उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| हाई लाइट: | सीएनसी काटने की मशीन,cutting saw machine |
||
|---|---|---|---|

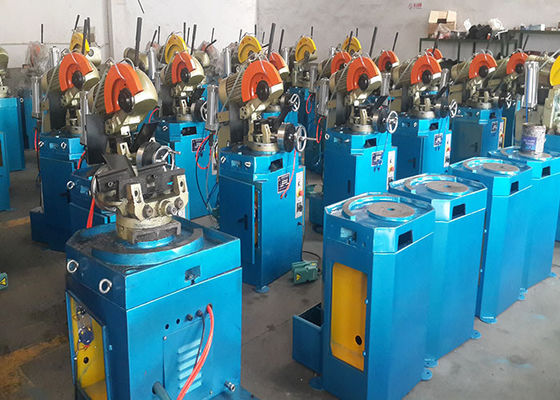

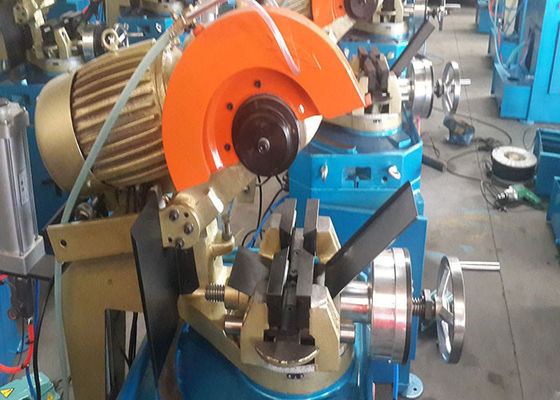

एल्यूमिनियम स्वचालित पाइप काटना मशीन YD112M, 40W ट्यूब काटना मशीनरी
जल्दी से विवरण
दशा: उत्पत्ति का नया स्थान: जियांग्सू चीन
मॉडल संख्या: MC455D मशीन प्रकार: पाइप और ट्यूब काटना मशीन
कच्चे माल: पाइप पावर: हाइड्रोलिक
प्रमाणन: सीई और आईएसओ शीतलक प्रणाली: पानी ठंडा
मशीन अवलोकन:
MC455D धातु पाइप काटने की मशीन, विदेशी उन्नत प्रौद्योगिकी की शुरुआत के आधार पर, अभिनव और एक हाइड्रोलिक स्वचालित सोइंग मशीन का विकास, उनके उत्पादों का प्रदर्शन उन्नत स्तर तक पहुंचा, अलग-अलग अनुभागीय आकृतियों का आना सामान्य स्टील, स्टेनलेस स्टील, तांबा, एल्यूमीनियम और अन्य हो सकता है धातु प्रोफाइल, विशेष रूप से काटने का कार्य विभिन्न पाइप आदर्श है। मशीन हाइड्रोलिक नियंत्रण का उपयोग करता है, जब बिना कृत्रिम भोजन, निर्वहन, इसकी कार्यक्षेत्र क्लाविंग, रिहाई, फ़ीड, बिना हाइड्रोलिक नियंत्रण, मशीनिंग सटीकता, उच्च दक्षता, लंबी अवधि के निरंतर संचालन के लिए उपयुक्त बिना सोए।
काटना मात्रा:
मशीन काउंटरों की संख्या (मुख्य नियंत्रण कक्ष पर) की संख्या में कटौती करने के साथ सुसज्जित है, कार्यक्षेत्रों का आदान-प्रदान काउंटर की निर्धारित संख्या, काटने की वास्तविक मात्रा एक छोटे स्क्रीन काउंटर पर प्रदर्शित की जाएगी, जब वास्तविक संख्या का टुकड़ा पूर्व निर्धारित संख्या, मशीन स्वचालित रूप से काम करना बंद कर देगी, वास्तविक काउंटर की संख्या को कम करने के लिए स्वचालित रूप से शून्य पर रीसेट होगा।
तकनीकी पैमाने
1 मोटर काटना | YD112M-4/2 3.3 / 4.0 किलोवाट |
2 वोल्टेज | 380 वी 50 एचजेड (नियंत्रण रेखा 110V50 एचजेड) |
3 पानी पंप मोटर | 40W |
4 लागू देखा | Ф≤400 बोर Ф32 पिन छेद 2-Ф11 × 63 |
5 कार्य दबाव | 5.5MPa |
6 दबाना खोलना | 140 मिमी |
7 ऑयल पम्प मोटर | Y90L-4 1.5 किलो |
8 वेन पंप | VPV1-20-55 |
कॉन्फ़िगरेशन परिचय:
इलेक्ट्रॉनिक नियंत्रण भागों: एफआरएल और सोलनॉयड वाल्व एयर टैक ताइवान से आयात किए जाते हैं; वाल्व: ताइवान ने हाइड्रोलिक असडा आयात किया;
एसी संपर्कक: दक्षिण कोरियाई आयातित शिइलिन; बंद करें बटन और प्रारंभ बटन है: ताइवान टायंडी; अन्य विद्युत उपकरण: चिंत।
रेल: ताइवान Shangyin
इंस्टॉलेशन और इस्तेमाल में आना
1, मशीन को जमीन के स्तर पर रखा जाना चाहिए, चार फीट बोल्ट के साथ इसे सुरक्षित करना।
2, मशीन डिबगिंग के अंदर लाइन को इकट्ठा किया गया है, और बिजली (380 वी 50 हर्ट्ज, तीन चरण की चार मौजूदा प्रणाली) जुड़ी हुई है, जबकि मशीन को सुरक्षा सुनिश्चित करने के लिए आधारभूत होना चाहिए।
3, स्टीयरिंग की पुष्टि करें: रोशनी चालू होती है, फिर ध्रुव-बदलते स्विच चालू होता है ("1" या "2" स्थिति पर सेट होता है), फिर धुरी रोटेशन की दिशा के आधार पर पैर स्विच मोटर रोटेशन दिशा को दबाएं और तीर को कवर करें c अनिश्चित, यदि आप स्वैप किसी भी दो चरण बिजली लाइन चरण में बदलते हैं
ऑपरेटिंग निर्देश
1. स्थापना देखा
सॉना करने के लिए सामग्री के आकार के आधार पर, उपयुक्त ब्लेड मोटाई, व्यास और दांतों की संख्या का चयन करें। सॉड ब्लेड मशीन स्थापित करने के लिए निम्न चरणों के अनुसार चुना गया
(1) बिजली स्विच बंद करने के लिए सेट है
(2) ब्लेड सुरक्षा कवर खोलें।
(3) चाकू का ब्लेड कवर हटाया गया, और धुरी निकला हुआ किनारा, और एक साफ कपड़े के साथ एक चाकू ब्लेड कवर किसी भी रेत या लोहे के भंग नहीं छोड़ते।
(4) ब्लेड पर घुड़सवार, चाकू के साथ एक ही दिशा में दाँत सामने वाले तीर, कवर पर चाकू डाल, शिकंजा को कसकर, ब्लेड को पूरी तरह से विपरीत दिशा में घुमाने के लिए ब्लेड लॉक करने से पहले, ताकि पिन चेहरे को कड़े तरीके से ब्लेड पिन छेद पर दबाव चाकू, फिर शिकंजा दृढ़ता से कस लें
(5) ब्लेड सुरक्षा गार्ड रेल, पूर्ण ब्लेड स्थापना को कवर करें। उपरोक्त चरणों के विरुद्ध हटाने के लिए
2. स्ट्रोक गहराई समायोजन फ़ीड
समायोज्य सीमा अखरोट, फिर नियंत्रण वाल्व बंद डॉट को बारी बारी से (वामावर्त) ताकि ब्लेड कटौती करने के लिए वर्कपीस को काट कर जब तक धीरे धीरे नीचे गिर जाए, जिससे कि ब्लेड समायोजन टोपी को 10 मिमी या उससे अधिक के काम के टुकड़े से दूर कर दिया जाए।
3.Saw ब्लेड गति:
आम तौर पर हल्के स्टील का धातु चयनित गति; ठोस छड़, स्टेनलेस स्टील और अन्य वैकल्पिक कम। (नोट: सामग्री या स्टील कठोरता एचआरसी 13 अधिक गर्मी उपचार के बाद, अनुपलब्ध उच्च गति हैकर देखा, ब्लेड जीवन को छोटा कर दिया।)
4. मुख्य दबाना और फ़ीड clamps समायोजित करें (आउटलाइन ड्राइंग और पैनल नियंत्रण निर्देश देखें)
(1) समायोजन सिद्धांत:
ए, आप वास्तव में workpiece दबाना कर सकते हैं
बी, चिकनी भोजन सुनिश्चित करता है, हार्ड खींचें या फंस नहीं, समाप्त वर्कपीस काटने के बाद लंबाई सहिष्णुता को प्रभावित नहीं करेगा।
(2) समायोजन कदम:
ए, प्राथमिक क्लैंप खोलने की कोशिश करें, दबाना खाने के लिए खोला गया है।
बी, मैन्युअल रूप से मुख्य नियंत्रण कक्ष का संचालन मुख्य क्लैंप के मोर्चे पर खिला स्टेशन को पेश करेगा।
सी, बीच में रखा workpiece दबाना
डी, हाथ पहिया का रोटेशन मुख्य फ़ोल्डर मौत, हाथ पहिया के लिए कार्यक्षेत्र को दबाना और फिर 3-4 मिमी वापस स्पिन करें।
ई, मुख्य नियंत्रण कक्ष पर मैनुअल फ़ंक्शन को घुमाएं, यह देखने के लिए कि मुख्य फ़ोल्डर में ईंधन टैंक कार्यक्षेत्र का काम करता है, बीच में कोई खतरा नहीं तोड़ता है और ब्लेड की कार्यक्षेत्र घूर्णी गति को नुकसान पहुंचाता है।
एफ, मुख्य क्लैम्प समायोजन के बाद, फ़ीड क्लैम्प को समायोजित करें, मुख्य फ़ोल्डर को लगभग समान समायोजित करने के लिए समायोजन विधि, लेकिन समायोज्य हाथ पहिया के अतिरिक्त विशेष ध्यान दें, जितना अधिक आप सीट क्लैंप को चारों ओर समायोजित कर सकते हैं लेकिन एक ही फ़ोल्डर में तेंदुए को खिलाना सीधे भगवान के साथ होना चाहिए
जी, मुख्य फ़ोल्डर को रिलीज़ करने के लिए मैन्युअल रूप से घुंडी को समायोजित करने के बाद। फीडिंग क्लिप क्लिप घुंडी सिलेंडर को भेजा जाएगा, काम फीस को हाथ फीड बैक बटन दबाया जाता है, फीड स्टेशन तत्काल वापसी। इस बिंदु पर नोट सामग्री (वर्कपीस) मुख्य क्लैंप टकराने का मतलब है, इसका मतलब है कि अगर लाइन पर कोई अच्छा ट्यून नहीं है, तो आपको फिर से समायोजित करना होगा। यदि इसका मतलब है कि वितरण से पहले और बाद में सामग्री को सुचारू समायोजन पूरा हो गया है।
5. फ़ीड गति समायोजन
फ़ीड सिलेंडर सिर के पीछे एक प्रवाह समायोजन वाल्व होता है, फ़ीड गति हाथी को समायोजित करने के लिए घुंडी घुमाएं। अनुभव के आधार पर फ़ीड गति समायोजन, बहुत तेजी से नहीं और मलबे मलबे के परिणामस्वरूप दाँतेदार दांत पैदा होते हैं, लेकिन बहुत धीमी और कुंद नहीं दिखती ब्लेड। ली दाँतेदार या कुंद के अनुसार, उदाहरण के लिए लगभग 2-8 सेकंड के लिए 25 मिमी व्यास हल्के स्टील की सलाखों का विघटन किया गया हो।
6. लंबाई काटना (प्रत्येक फ़ीड लंबाई) समायोजन
मशीन के संदर्भ मूल्य को खिलाना खिला स्टेशन की लंबाई है अगले चरण पैमाने समायोजित करने के लिए है:
(1) दूध पिलाने वाले स्टेशन सामने आएंगे;
(2) पेंच पोजिशनिंग स्टापर रिलीज को खिलाने के बाद;
(3) मैनुअल ट्रांसमिशन ब्लॉक और पॉइंटर के साथ नेत्रहीन पैमाने के आकार के बगल में दिखाया गया है;
(4) निर्धारित करने के लिए मूल्य की लंबाई की खोज करने के बाद, स्क्रू डाट को लॉक करना;
(5) सामने और पीछे के टुकड़े के बाद डाट डाट और बफर संयुक्त फीड प्रसंस्करण को ठीक-ठीक कर सकते हैं, ताकि छोटे आकार का इस्तेमाल किया जा सके (आमतौर पर 13-15 मिमी में बफर रॉड को सीमित करने के लिए खिला जाने के बाद उपयुक्त है) अन्यथा, बफर प्रभाव या विनाशकारी बर्दाश्त नहीं कर सकता)
(6) और फ़ीड से कम लंबाई के रूप में, दूसरे या तीसरे फ़ीड का चयन करें, यानी लम्बाई या × 3 × 2 बार
7. पहली चाकू (स्प्रीव) काटना
सामने वाले शरीर को समायोजित करने के लिए ऊपर दिए गए चरणों को पूरा करने पर मुख्य नियंत्रण कक्ष स्वत: स्थिति, सामग्री का काटने, ताकि दबाना सिर के बीच में रखा गया है, उसके ब्लेड स्पर्शरेखा के बारे में 15 मिमी (मुख्य द्विपक्षीय clamping जबड़े कर सकते हैं) आयोजित किया जाएगा और फिर मुख्य पर बटन दबाएगा नियंत्रण कक्ष, मशीन स्वचालित रूप से शुरू करना शुरू कर दिया है। (नोट: यदि कोई सुचारू या असामान्य, भिन्न ध्वनि काटने वाला है, हाइड्रोलिक आपातकालीन स्टॉप बटन के मुख्य नियंत्रण पैनल को जल्दी से दबाएं, तो मशीन तुरंत कार्यस्थल के ऊपरी छोर तक कार्रवाई सिर को रोकने के लिए कसकर दबदबा जाएगा। देखा ड्रैग और वर्कपीस खतरनाक है।)
8. स्वचालित कटौती चक्र
जब पहले 7 कदम सुचारू रूप से, मुख्य नियंत्रण पैनल के अनुसार, स्वचालित बटन, खिला जो खिला → → → साइडिंग काटने का कार्य खिला आदि स्वचालित चक्र आपरेशन शुरू कर दिया। स्वचालित रूप से काम करते समय, ध्यान को पहले "नियंत्रण" स्थिति पर जाने के लिए 15 वीं पर नियंत्रण कक्ष घुंडी का पहला मास्टर होना चाहिए, ताकि जब एक सीमा निकटता स्विच भेजने में कार्यपत्र सामग्री की कमीयां कलाकृतियों की कमी का पता लगा और स्वचालित रूप से बंद हो जाए सामग्री को रोकने के बाद आखिरी जीत, नए 8 चरणों पर काम को फिर से क्रियान्वित करें, स्वत: चक्र काटने का कार्य एक्शन
9. मात्रा काटना:
मशीन काउंटरों की संख्या (मुख्य नियंत्रण कक्ष पर) की संख्या में कटौती करने के साथ सुसज्जित है, कार्यक्षेत्रों का आदान-प्रदान काउंटर की निर्धारित संख्या, कटौती की वास्तविक मात्रा एक छोटे से स्क्रीन काउंटर पर प्रदर्शित की जाएगी, जब वास्तविक संख्या का टुकड़ा पूर्व निर्धारित संख्या, मशीन स्वचालित रूप से काम करना बंद कर देगी, वास्तविक काउंटर की संख्या को कम करने के लिए स्वचालित रूप से शून्य पर रीसेट होगा।
ए
