उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| आदर्श: | CQUY550 | मानक बूम की लंबाई: | 13-52 मी |
|---|---|---|---|
| बूम प्लस फिक्स्ड जिब की अधिकतम लंबाई: | 43+15.25मी | फिक्स्ड जिब की लंबाई: | 9.15-15.25 मी |
| बूम कोण: | 30-80º | काउंटर वजन: | 17.8t |
| हाई लाइट: | हाइड्रोलिक मोबाइल क्रेन,क्रॉलर क्रेन |
||

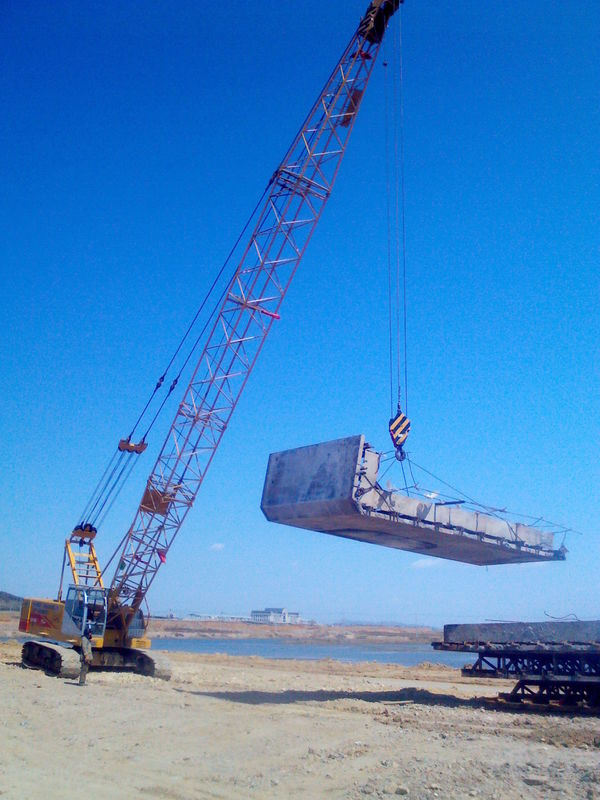

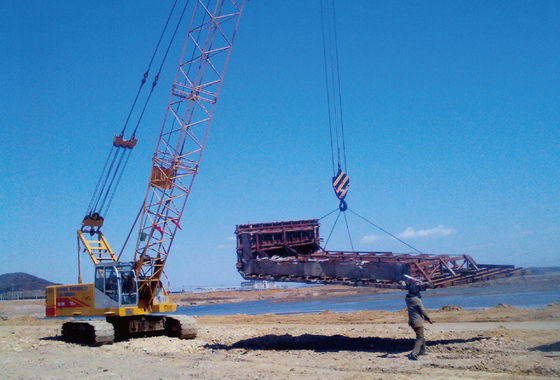

हाइड्रोलिक क्रॉलर क्रेन CQUY550 55 टन जाली बूम क्रेन
मुख्य तकनीकी विशेषताएं:
1. CQUY550 हाइड्रोलिक क्रॉलर क्रेन कमिंस QSB6.7 डीजल इंजन के उन्नत इंजन को गोद लेती है।यूरो III उत्सर्जन मानक तक, विश्वसनीय शक्ति और अर्थव्यवस्था के लाभों के साथ।
2. खुलाटाइप पंपनियंत्रित चर प्रणाली, निरंतर बिजली नियंत्रण, स्वतंत्र गर्मी लंपटता।
3. दोनों मुख्य और सहायक उठाने वाली चरखी अद्वितीय फ्री फॉल फ़ंक्शन से सुसज्जित हैं।सिंगल ले में अधिकतम पुल क्षमता 12t प्राप्त कर सकती है।सर्विस ग्रेड को M7 स्तर के अनुसार डिजाइन किया गया है, दोनों विंच को कम ईंधन की खपत और अधिक प्रभावी संचालन के साथ एक साथ काम किया जा सकता है।
4. हाइड्रोलिक सिस्टम ने उच्च विश्वसनीयता, स्थिर संचालन और कम विफलता दर के साथ Rexroth हाइड्रोलिक घटकों को अपनाया है।
5. बूम बैकबोन ट्यूब हल्के वजन और उच्च लोडिंग क्षमता के साथ उच्च शक्ति वाली पतली बूम स्टील ट्यूब को गोद लेती है, जो क्षमता को बहुत अधिक उठाती है।
6. विभिन्न बूमों की संरचना के माध्यम से, मुख्य भुजा की लंबाई 52 मीटर तक पहुंच सकती है, और यह 9.15 मीटर, 12.20 मीटर या 15.25 मीटर गौण बूम स्थापित कर सकती है जब लंबाई 42 मीटर होती है, गौण बूम के निश्चित कोण 10 ° होते हैं या 30°।
7. टेलीस्कोपिक चेसिस संरचना जो स्थिरता में सुधार कर सकती है और परिवहन के लिए आसान है।ट्रक फ्रेम और अंडर फ्रेम प्लगइन कनेक्शन को अपनाते हैं, जो असेंबली के लिए आसान है।भागों का परिवहन भार हल्का है;सबसे बड़े हिस्से का परिवहन भार 31t से अधिक नहीं है।
8. विस्तृत दृश्यों के साथ नए प्रकार का कैब, यह शीर्ष ग्रेड सीट और एयर कंडीशनिंग सिस्टम, कार डीवीडी सिस्टम से सुसज्जित है, ड्राइवर को आरामदायक संचालन और सुखद कामकाजी वातावरण प्रदान करता है।
9. शक्तिशाली कर्षण के कारण बेल्ट लोडिंग चाल का एहसास करना।
10. अच्छी गुणवत्ता वाले स्टील वायर रस्सी से लैस और सेवा जीवन को लंबा करता है।
11. उन्नत स्विंग फ्लोट फ़ंक्शन ऑपरेशन को अधिक स्थिरता और सुरक्षा बनाता है।
12. सिंगल शेव्ड ब्लॉक प्रकाश और त्वरित उठाने के लिए सुसज्जित है, जो कार्य कुशलता में सुधार करता है।
CQUY550 का संक्षिप्त परिचय:
बाजार की मांगों को पूरा करने और उत्पाद की लागत के प्रदर्शन में सुधार करने के लिए, हमारी कंपनी ने निर्माण मशीनरी के उत्पादन अनुभव के कई वर्षों के आधार पर उच्च अंत उपयोगकर्ताओं के लिए क्रॉलर क्रेन तैयार की।इस उत्पाद में अच्छा उठाने का प्रदर्शन, 360 ° मोड़ और टेलीस्कोपिक क्रॉलर है।मुख्य बूम की लंबाई 13-52 मीटर है, निश्चित सहायक बूम की लंबाई 9.15-15.25 मीटर है।
CQUY550 क्रॉलर क्रेन में मजबूत उत्थापन क्षमता, बड़ा भारोत्तोलन भार, अच्छी विरोधी पर्ची संपत्ति, कम सड़क की आवश्यकता है।जो पेट्रोकेमिकल उद्योग, बिजली, धातु विज्ञान, रासायनिक उद्योग और परमाणु ऊर्जा जैसे बड़े कारखाने के निर्माण के लिए व्यापक रूप से उपयोग किया जाता है।
तकनीकी डाटा:
मॉडल: CQUY550
मैक्स रेटेड उठाने की क्षमता: 55t
अधिकतम रेटेड क्षमता × कार्य सीमा 55 × 3.7 = 203.5t
|
विवरण |
यूनिट |
जानकारी |
||||
|
मानक बूम की लंबाई |
एम |
13 ~ 52 |
||||
|
फिक्स्ड जिब की लंबाई |
एम |
9.15~15.25 |
||||
|
बूम प्लस फिक्स्ड जिब की अधिकतम लंबाई |
एम |
43+15.25 |
||||
|
बूम कोण |
º |
30 ~ 80 |
||||
|
काम करने की गति |
रस्सी की गति |
उभाड़ना |
मी/मिनट |
उच्च 70 निम्न 35 |
||
|
निचला |
मी/मिनट |
उच्च 70 निम्न 35 |
||||
|
बूम उदय |
मी/मिनट |
45 |
||||
|
बूम लोअर |
मी/मिनट |
45 |
||||
|
झूलने की गति |
आर / मिनट |
उच्च 2.7 निम्न1.8 |
||||
|
यात्रा की गति |
किमी/घं |
1.1 |
||||
|
मुख्य उठाने की गुणन शक्ति |
9 |
मैक्स.सिंगल लाइन पुल |
15t |
|||
|
ग्रेडेबिलिटी (बेसिक बूम और रियर में कैब के साथ) |
% |
40 |
||||
|
रेटेड बिजली उत्पादन/डीजल इंजन के रोटेशन की गति |
किलोवाट/आर/मिनट |
कमिंस QSB6.7142KW/2200 |
||||
|
पूरी मशीन का वजन (बेसिक बूम के साथ) |
टी |
55 |
||||
|
ग्राउंड प्रेशर (बेसिक बूम के साथ) |
एमपीए |
0.069 |
||||
|
काउंटर वजन |
टी |
17.8 |
||||
