उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रयोग: | तनाव सामग्री तनाव शक्ति परीक्षक | वारंटी अवधि: | 1 साल |
|---|---|---|---|
| मैक्स।: | 300KN | भार सीमा: | 6KN-300KN |
| Max. मैक्स। Ram stroke राम का आघात: | 250 मिमी | Max. मैक्स। Tensile space तन्य स्थान: | 800 मिमी (पिस्टन स्ट्रोक सहित) |
| Max. मैक्स। Compression space संपीड़न स्थान: | 700 मिमी (पिस्टन स्ट्रोक सहित) | प्रदर्शन: | कंप्यूटर नियंत्रण और प्रदर्शन |
| क्लैंपिंग मोड: | हाइड्रोलिक | ट्रांसड्यूसर: | भरा कोश |
| विरूपण मापने: | YYU-10/50 | लोड फ्रेम के आयाम: | 990 × 600 × 2435mm |
| नियंत्रक का आयाम: | 1140 × 700 × 930mm | सभी वजन: | 2800kg |
| हाई लाइट: | Hydraulic Compression Testing Machine,Digital Universal Testing Machine |
||

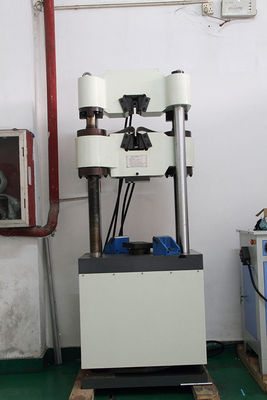

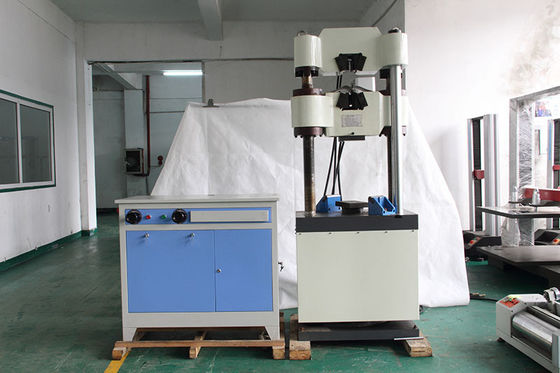

800 मिमी तन्यता अंतरिक्ष यूनिवर्सल हाइड्रोलिक धातु तनन परीक्षण मशीन सटीक लोड सेल के साथ
HD-B616-1 30T हाइड्रोलिक यूनिवर्सल टेस्ट Machine.pdf ...HD-B616-2 60T हाइड्रोलिक यूनिवर्सल टेस्ट मशीन। पीडीएफ ...HD-B616-3 100T हाइड्रोलिक यूनिवर्सल टेस्ट मशीन। डीपी ...HD-B616-4 200T हाइड्रोलिक यूनिवर्सल टेस्ट Machine.pd ...
संरचना का परिचय
कंप्यूटर नियंत्रण और प्रदर्शन हाइड्रोलिक धातु तनन परीक्षण मशीन को तन्यता मशीन भी कहा जाता है, जो विभिन्न धातु और गैर-धातु सामग्री के तन्य, संपीड़न, झुकने और कतरनी परीक्षणों के लिए उपयुक्त है, जिसका उपयोग समवर्ती, सीमेंट और के समान परीक्षणों के लिए भी किया जा सकता है। अन्य गैर-धातु सामग्री।मशीन प्रकार सिलेंडर, समायोज्य परीक्षण स्थान, चार-स्तंभ संरचना के नीचे को गोद लेती है, और इसमें बलों और विस्थापन के स्वचालित ट्रैकिंग माप, अधिकतम लोड चोटी पकड़, साथ ही लोडिंग गति प्रदर्शन, परीक्षण के परिणाम संग्रहीत किए जा सकते हैं और स्वचालित रूप से मुद्रित होते हैं। हमारी कंपनी ग्राहक की मांग के अनुसार एनालॉग सार्वभौमिक परीक्षण मशीनों को अनुकूलित कर सकती है।
कंप्यूटर नियंत्रण और प्रदर्शन हाइड्रोलिक धातु तनन परीक्षण मशीन मुख्य रूप से धातु सामग्री के लिए तनाव, संपीड़न, झुकने, बाल काटना आदि परीक्षण को निष्पादित करने के लिए उपयोग किया जाता है।संलग्न सरल सामान और उपकरण, इसका उपयोग कई प्रकार के यांत्रिक प्रदर्शनों को प्राप्त करने के लिए किया जा सकता है।
तेल सिलेंडर लोड फ्रेम के नीचे होता है, टेंशन स्पेस लोड फ्रेम के ऊपर होता है, कम्प्रेशन और झुकने की जगह लोअर क्रॉसहेड और वर्किंग टेबल के बीच होती है।निचले क्रॉसहेड को मोटर द्वारा डेसेलेरेटर, चेन ट्रांसमिशन डिवाइस और स्क्रू पेयर के माध्यम से संचालित किया जाता है, इसलिए परीक्षण स्थान के समायोजन का एहसास करें।
300KN लोड सेल कंप्यूटर नियंत्रण हाइड्रोलिक तनन परीक्षण मशीन लोड को मापने, कंप्यूटर नियंत्रण और प्रदर्शन भार का उपयोग करने के लिए तेल दबाव ट्रांसड्यूसर को गोद लेती है।
1. यह पाचक प्रकार है
2. यह हाइड्रोलिक है
3. यह तन्यता, संपीड़न, झुकने, और इतने पर का परीक्षण कर सकता है
१.उत्पादन
मॉडल WES-300B हाइड्रोलिक यूनिवर्सल टेस्टिंग मशीन UTM को इलेक्ट्रो-हाइड्रोलिक डिजिटल डिस्प्ले और मैनुअल हाइड्रोलिक लोडिंग सिस्टम, मुख्य इंजन नियंत्रक से अलग से तय किया गया है।इसमें ऑपरेशन एमेनिटी, स्थिर, उच्च सटीकता और लोडिंग स्थिर काम करने की विशेषताएं हैं।यह धातु, अधातु मिश्रित सामग्री जैसे तन्य, संपीड़न, झुकने, काटने आदि के प्रयोगों को लागू कर सकता है।
2. संरचना
मुख्य इंजन में एक समायोज्य समर्थन (आधार, स्क्रू थ्रेड पोल, जंगम क्रॉसबीम (कम क्लैंप सेट)) और एक कामकाजी फ्रेम (काम करने वाले तेल टैंक, पिस्टन, प्लेटफॉर्म, समर्थन क्रॉसबीम (ऊपरी क्लैंप सेट)) होते हैं।मशीन का तत्व: उच्च दबाव वाले तेल पंप काम करने वाले तेल टैंक में तेल आपूर्ति करते हैं, पिस्टन चलता है और खिंचाव और प्रेस परीक्षण करने के लिए बोर्ड और ऊपरी क्रॉसबीम को दबाते हैं।खिंचाव परीक्षण ऊपरी क्रॉसबीम और जंगम क्रॉसबीम के बीच की जगह में किया जाता है।क्रॉसबीम को स्थानांतरित करने के लिए जीवन मोटर, गियर, चेन ड्राइव एक ही गति से घूमती है।
3. विशेषताएँ
कंप्यूटर नियंत्रण और प्रदर्शन हाइड्रोलिक धातु तनन परीक्षण मशीन में उच्च परिशुद्धता, हल्के वजन, आसान संचालन, क्लैम्पिंग स्वचालित हाइड्रोलिक दबाव जैसे फायदे हैं, लंबे समय तक जीवन का उपयोग करें और इतने पर।यह विभिन्न प्रयोगशालाओं में धातु और गैर-धातु सामग्री के लिए तनाव, संपीड़न प्रतिरोध, झुकने आदि जैसे विभिन्न सूचकांक का पता लगाने के लिए लागू है।
मुख्य विनिर्देशों
नमूना: | HD-B616 |
मैक्स।टेस्ट लोड: | 300KN |
लोड रेंज: | 6KN-300KN |
लोड के संकेत मूल्य की सापेक्ष त्रुटि: | ± 1% |
मैक्स।राम स्ट्रोक: | 250 मिमी |
मैक्स।तन्य स्थान: | 800 मिमी (पिस्टन स्ट्रोक सहित) |
मैक्स।संपीड़न स्थान: | 700 मिमी (पिस्टन स्ट्रोक सहित) |
प्रदर्शित करें: | कंप्यूटर नियंत्रण और प्रदर्शन |
दौर नमूना के लिए तन्यता पकड़: | φ6-φ26mm |
फ्लैट नमूना के लिए तन्यता पकड़ती है: | 0-15mm |
दो कॉलम के लिए दूरी: | 500 मिमी |
ऊपरी और निचले पलटन का आकार: | 200x200mm |
झुकने की अवधि: | 450mm |
झुकने वाले रोलर की चौड़ाई: | 140 मिमी |
दीया।झुकने के रोलर: | 30mm |
क्लैंपिंग मोड: | हाइड्रोलिक |
ट्रांसड्यूसर: | भरा कोश |
विरूपण मापने: | YYU-10/50 |
लोड फ्रेम के आयाम: | 990 × 600 × 2435mm |
नियंत्रक का आयाम: | 1140 × 700 × 930mm |
सभी वजन: | 2800kg |
मुख्य मानक सामान:
हाइड्रोलिक यूनिवर्सल परीक्षण मशीन
संपीड़न के लिए ऊपरी और निचले पठार (200x200 मिमी) | एक सेट |
एक्सटेन्सोमीटर | एक सेट |
तन्यता के लिए गोल नमूना ग्रिप (im6-mm26mm) | एक सेट |
तन्यता के लिए सपाट नमूना पकड़ (0-15 मिमी) | एक सेट |
सामान झुकना | एक सेट |
उच्च सटीक लोड सेल | एक सेट |
उच्च परिशुद्धता फोटोइलेक्ट्रिक एनकोडर विस्थापन को मापने | एक सेट |
उच्च दबाव पंप | एक सेट |
आनुपातिक वाल्व | एक सेट |
इलेक्ट्रो-हाइड्रोलिक सर्वो वाल्व | एक सेट |
बाल काटना सामान (वैकल्पिक सामान) | एक सेट |
