उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| कुंडल मोटाई: | 4mm - 12mm | नियंत्रण प्रणाली: | पीएलसी |
|---|---|---|---|
| Decoiler: | हाइड्रोलिक | कुंडल की सामग्री: | मिश्र धातु इस्पात |
| मोटर बिजली: | 440Kw | नाम: | काटने की मशीन मशीन |
| हाई लाइट: | Slitting रेखा मशीन,धातु slitting लाइन |
||
440Kw Prepainted स्टील का तार Slitter मशीन, हाइड्रोलिक decoiler मशीन 4mm - 12mm
4mm ~ 12mm × 2000mm slitting मशीन
Descrition:
इस्पात का तार की मूल विनिर्देश
इस्पात का तार ग्रेड: आम कार्बन इस्पात, जस्ती इस्पात या Prepainted स्टील
कुंडल मोटाई: 4--12mm
कुंडल व्यास: अधिकतम ф2000mm
कुंडल चौड़ाई: 600mm --- 2000mm
कुंडल भीतरी व्यास: φ508, φ610, φ760
कुंडल वजन: मैक्स 35T
चार्ट प्रवाह:
हाइड्रोलिक कुंडल कार --- डबल पतला decoiler-सिर-मार्गदर्शक और सिर फावड़ा और sheaing --- सिर खिला रोल के जोड़े ---- विचलन सुधार --- काटने साइड wase recoiler पुल ---- पूर्व seperator और tensioning मशीन --- recoiler --- उतराई कुंडल कार हाइड्रोलिक नियंत्रण --- बिजली के नियंत्रण
एक हाइड्रोलिक कुंडल कार:
1: कुंडल कार के एक फार्म: चार चक्र की पैदल दूरी
कुंडल कार के 1.2 संरचना: इस्पात संरचना और यह शीर्ष पर वी-आकार है।
निरंतर चलने के 1.3 पावर: 4KW चक्रजात गियर Decelerator
उठाने और कम करने की 1.4 पावर: चालित हाइड्रोलिक cyliner
1.5 विशिष्टता: ф220mmx700mm
उठाने और कम करने की 1.6max यात्रा: 700mm
पहिया के 1.7Dia: 200mm
1.8Walking गति: 8.4m / मिनट
1.9Max लदान क्षमता: 35000KG
2.Decoiler मशीन
Decoil की 2.1 रास्ता: डबल सिर दिशा हाइड्रोलिक भीतरी विस्तार
विस्तार की और 2.2 पर्चा सिकुड़ गया: हाइड्रोलिक तेल सिलेंडर संचालित
कस के 2.3form: जंगम डबल दिशा
आंदोलन के 2.4power: हाइड्रोलिक तेल सिलेंडर (तेल सिलेंडर विनिर्देश ф125mmx900mm)
मंच के 2.5specification: Φ508mm.Φ610mm.Φ760mm
अधिकतम बाहरी व्यास 2.6coil: 2000mm
2.7coil चौड़ाई: 600mm - 2000mm
2.8Max लदान क्षमता: 35000kg
3: सिर और फावड़ा सिर मार्गदर्शक
सिर मार्गदर्शक संरचना के 3.1Form: स्टील वेल्डेड संरचना, उठाने और कम करने के लिए तेल सिलेंडर
मार्गदर्शन के लिए 3.2hydraulic तेल सिलेंडर विशिष्टता: ф125x600mm, 2pcs
रोल 3.3Pulling: ф300mmx500mm, Cr40
3.4pulling शक्ति: 5.5kw चक्रजात गियर Decelerator
फावड़ा सिर के लिए 3.5specification: स्टील शीट Weled संरचना
उठाने और कम करने की 3.6 पावर: हाइड्रोलिक cyliner: ф140mmx400mm:
के विस्तार व करार की 3.7power: हाइड्रोलिक cyliner: ф63mmx400mm

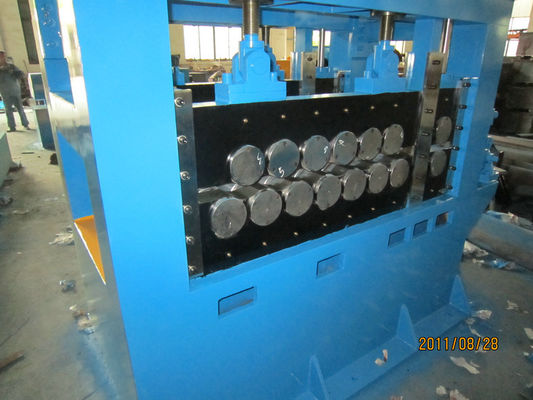

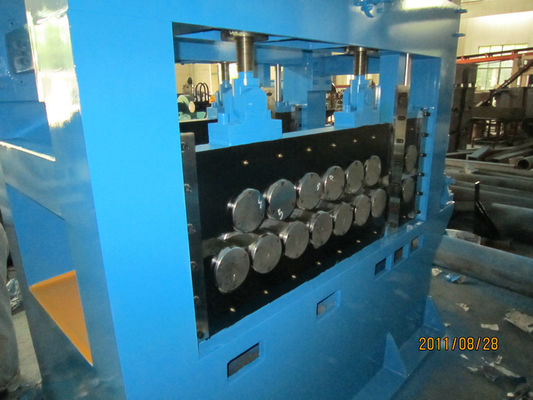

खिला रोल के चार जोड़ी और समतल 5 रोल
Ф210mmx2000mm: 4.1 कुंडली खिला विनिर्देश रोल
चुटकी रोल के 4.2 सामग्री: नीचे 40Cr गर्मी processment रोल, HR55--56
उठाने और कुंडल खिलाने के लिए कम करने की 4.3 सिलेंडर: ф125mmx100mm, 2pcs
उठाने और कम करने की 4.4 शक्ति: 2.2kw चक्रजात गियर Decelerator
कुंडल खिलाने और लेवलिंग रोल के 4.5 बिजली: 37kw चक्रजात गियर Decelerator
4.6 linar गति: 12M / मिनट

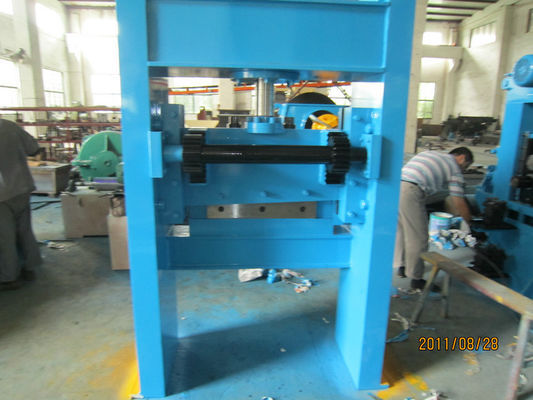

5.hydraulic बाल काटना मशीन 1set
5.1 विशिष्टता: 12mmx2200mm
5.2oil cyliner विशिष्टता: ф200x250
6.deviation सुधार
6.1Vertical रोल विशिष्टता: ф200mmx150mm
रोल सामग्री की 6.2 जोड़ी: 40Cr गर्मी processment 55--56
सुधार विचलन की 6.3Range: 500-2000mm
7.slitting मशीन
7.1। दौर डिस्क काटने
Slitting शाफ्ट के 7.2 विशिष्टता: ф300mmx2000mm
शाफ्ट के 7.3 सामग्री: 40Cr कठोर क्रोम
7.4 दौर डिस्क ब्लेड: D500Xd300XT25mm
ब्लेड के 7.5 सामग्री: 6CrW2Si, HRC56--57 डिग्री
7.6AC मोटर नियंत्रण
7.7 काटने transmissioning: संयुक्त युग्मन के साथ एसी 160kW चक्रजात गियर Decelerator संचालित
7.8 काटने की गति: समायोज्य 0-30m / मिनट
7.9 चौड़ाई सटीकता slitting: +/- 0.03mm
7.10 काटने टुकड़ा विशिष्टता: 5--7mm 10pcs, 8--10 6pcs, 11--12mm 4pcs
8 पक्ष स्क्रैप recoiler
8.1 डबल दिशा recoiler
Recoiling थाली के 8.2 विशिष्टता: ф900mmx500mm
Recoiler के 8.3 पावर: L160 मोटर, हर तरफ recoiling
9 भिगोना और पूर्व seperator
9.1 पूर्व seperator शाफ्ट व्यास: ф210mmx2000mm
9.2 लेवलिंग सामग्री रोल: 40Cr
दबाव के 9.3 पावर: हाइड्रोलिक cylinderф80mmx1500mm
9.4oil cyliner विशिष्टता: ф80mmx750mm
10 recoiler
10.1 तेल सिलेंडर विशिष्टता: ф200x100mm
10.2 अधिकतम recoiling विशिष्टता: ф760mmx2000mm
Recoiling की 10.3power: 200kW एसी मोटर
10.4recoiling गति: समायोज्य 0-30m / मिनट
11: नियंत्रक recoiling; Euroasia नियंत्रक 590model
12: recoiling क्षमता: 35T
11 कुंडल उतराई कुंडल कार और ऑटो-स्टैकिंग प्रणाली
11: कुंडल कार के एक फार्म: चार चक्र की पैदल दूरी
कुंडल कार की 11.2 संरचना: इस्पात संरचना और यह शीर्ष पर वी-आकार है।
निरंतर चलने के 11.3 पावर: 4KW चक्रजात गियर Decelerator
उठाने और कम करने की 11.4 पावर: चालित हाइड्रोलिक cyliner
11.5 विशिष्टता: ф200mmx700mm
उठाने और कम करने की 11.6 अधिकतम यात्रा: 700mm
पहिया के 11.7 व्यास: 200mm
11.8 चलने की गति: 8.5m / मिनट
11.9 अधिकतम लोड क्षमता: 35000KG
12 हाइड्रोलिक नियंत्रण
12.1 पावर: 11kW-4
12.2 दबाव: 16Mpa
12.3 हाइड्रोलिक तेल N46, हाइड्रोलिक स्टेशन, नियंत्रण वाल्व और पाइप 1 सेट
12.4 तेल टैंक मात्रा: 450L
13 बिजली के नियंत्रण
13.1 विद्युत नियंत्रण एक सेट
13.2 बिजली के आपरेशन कैबिनेट 1set
13.3 पीएलसी नियंत्रण
14.4 कुल बिजली: 440KW
