उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| BRQ / BQ: | 1500 मीटर | NRQ / NQ / NQ2: | 1300m |
|---|---|---|---|
| HRQ / मुख्यालय: | 1000 मी | पीएचडी/PQ: | 680M |
| मुख्य पैरोकार मानक इकाई: | कमिंस 6 सीटीए 8.3-सी 1 9 5 | पावर 2500 आरपीएम पर (अधिकतम): | 145 किलोवाट |
| टोक़ और RPM रेटिंग: | 4650N.m | वजन: | 10000 किलो |
| परिवहन आयाम (LxWxH: | 6250 × 2220 × 2730 मिमी | ||
| हाई लाइट: | हाइड्रोलिक ड्रिल रिग,कोर ड्रिल रिग |
||

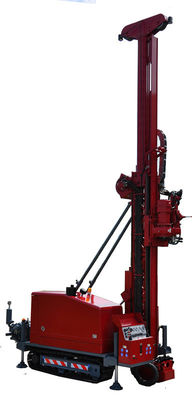

HWL ड्रिलिंग गहराई 1000 मीटर व्हील प्रकार हाइड्रोलिक कोर ड्रिलिंग मशीन
5 सी नए मॉडल पूर्ण हाइड्रोलिक कोर ड्रिल रिग उन्नत है, यह पहिया ट्रेलर पर एक विशिष्ट हाइड्रोलिक ड्रिल रिग है, जिसमें घर पर और विदेशों में इसी प्रकार के उपकरणों की संदर्भ तकनीक है। ड्रिल रिग में एक उचित डिजाइन और श्रेष्ठ प्रदर्शन है। यह संचालन और रखरखाव के लिए आसान है।
ड्रिल रिग पूरी हाइड्रोलिक ड्राइविंग, टायर ट्रेल-प्रकार को गोद लेता है, इसलिए यह पहिया ट्रेलर पर एक विशिष्ट हाइड्रोलिक ड्रिल रिग है। ड्रिल हेड वैरिएबल मोटर द्वारा दो-स्पीड मैकेनिकल गियर पाली के कार्य के साथ संचालित होता है, उन्नत और सरल संरचना के साथ स्प्ललेस गति बदलता है। ड्रिल सिर खिलाया जाता है और सिस्टम के साथ खोखले स्पिंडल और श्रृंखला के साथ तेल सिलेंडर को जोड़ता है। सिस्टम में फ़ंक्शन है, अगर एक निश्चित दूरी पर तेल सिलेंडर के पिस्टन की छड़ें चलती हैं, तो ड्रिल सिर चलने की दूरी दोगुनी हो जाएगी। मस्तूल को अपने ड्रिलिंग छेद के कोण से 0 से 9 0 डिग्री के भीतर समायोजित किया जा सकता है जिसमें गुरुत्वाकर्षण केंद्र का एक छोटा केंद्र और समग्र इकाई की अच्छी स्थिरता है। रिग ऑपरेटर को दृष्टि और विस्तृत और आरामदायक काम करने की हालत के अच्छे क्षेत्र के साथ प्रदान करता है। रिग समग्र संरचना में सुंदर दिखती है और लोगों के डिजाइन के बारे में सोचा है।
(1) विश्वसनीय प्रदर्शन
अंतरराष्ट्रीय स्तर पर महत्वपूर्ण सहायक उपकरणों की खरीद के दिशानिर्देश पर आधारित, डीजल इंजन, हाइड्रोलिक पंप, मुख्य वाल्व, मोटर्स, क्रॉलर रीडर्स और मुख्य हाइड्रोलिक स्पेयर पार्ट्स सभी देश में और विदेशों में मशहूर ब्रांड के उत्पादों को अपनाए जाते हैं।
(2) व्हील ट्रेलर पर उच्च क्षमता हाइड्रोलिक ड्रिल रिग
बड़े टोक़, उच्च शक्ति इकाई आवंटन और उचित संरचना डिजाइन और उन्नत संचालन पद्धति और 6 मीटर (1 9 .7 फुट) ड्रिल रॉड की लंबाई के साथ, ये सभी ड्रिल रिग के उच्च संचालन और प्रदर्शन क्षमता को गारंटी देते हैं।
(3) पर्यावरण संरक्षण
डीजल इंजन के कम प्रदूषण उत्सर्जन के साथ, पेशेवर शोर कम करने के डिजाइन, ड्रिल रिग शहरी संचालन और प्रदर्शन के लिए पूरी तरह उपयुक्त है।
(4) पहिया ट्रेलर पर ऊर्जा बचत हाइड्रोलिक ड्रिल रिग
उन्नत लोड संवेदनशील नियंत्रण तकनीक अपनाने के लिए, ड्रिल रिग ने बिजली की खपत और गर्मी की पीढ़ी को निम्नतम स्तर तक कम कर दिया है। एक सुरुचिपूर्ण रूपरेखा, कॉम्पैक्ट संरचना, विश्वसनीय प्रदर्शन और ऑपरेशन के साथ आसानी से, यह वर्तमान घरेलू बाजार के पूर्ण हाइड्रोलिक कोर ड्रिल रिग में चयनित प्राथमिकता उपकरण है।
1. मुख्य हाइड्रोलिक पंप, वाल्व और मोटर सभी प्रसिद्ध अंतरराष्ट्रीय ब्रांडों से अपनाए जाते हैं।
2. बाथोलिथ को टायर ड्राइंग (यंत्र बदलकर) या स्टील ट्रैक (वैकल्पिक) में बांटा गया है, जो हाइड्रोलिक समर्थन डिवाइस से लैस है।
3. पूर्ण हाइड्रोलिक ड्रिलिंग रिग का मस्तूल हाइड्रोलिक पावर लिफ्ट / डाउन को अपनाया, जिसे टचडाउन फ़ंक्शन के साथ स्टोर और ट्रांसपोर्ट करने के लिए जोड़ा जा सकता है।
4. हाइड्रोलिक प्रणाली उच्च स्थिति संचालन मंच और छिद्र ऑपरेशन प्लेटफॉर्म के साथ लोड संवेदनशीलता नियंत्रण को अपनाया।
5. स्पिंडल कोरिंग रिग पावर हेड फीड दोहरे गति वाले ड्राइविंग डिवाइस को लंबी दूरी की खिला प्रणाली के साथ गोद लेती है।
6. पावर सिर रोटेशन, एकल-मोटर ड्राइविंग को 2 ग्रेड गियर बॉक्स और हाइड्रोलिक स्टीपलस स्पीड बदलाव के साथ चलाता है।
7. कोर ड्रिल रिग का छिद्र हाइड्रोलिक धारक, केंद्रीय यंत्र से सुसज्जित है।
| डीजल इंजन | आदर्श | कमिंस 6 सीटीए 8.3-सी 1 9 5 (टर्बोचार्ज्ड और चार्ज जल ठंडा) |
| विस्थापन | 8.3 एल (2.1 9 यूएस गैलन) | |
| शक्ति | 145kW (195 एचपी) | |
| रेटेड RPM (फ़ैक्टरी सेटिंग) | 2200rpm | |
| ड्रिलिंग क्षमता | BQ | 1500 मीटर (4920 फीट) |
| NQ | 1300 मीटर (4264 फीट) | |
| मुख्यालय | 1000 मीटर (3280 फीट) | |
| पी क्यू | 680 मीटर (2230 फीट) | |
| ड्रिल हेड | रोटेशन मोटर | डबल हाइड्रोलिक मोटर्स -वैकनीय और प्रतिवर्ती निर्माता: SAUER-DANFOSS |
| आरपीएम | दो शिफ्ट / स्टीपलस बदलें 0-1145 आरपीएम | |
| अनुपात | पहला 8.776: 1 दूसरा 2.716: 1 | |
| हेड ओपनर | हाइड्रोलिक ड्राइव के साथ सवारी का रास्ता | |
| हाइड्रोलिक चक (पीक्यू) | हाइड्रॉलिक रूप से खोला गया, डिस्क स्प्रिंग क्लम्पिंग, सामान्य रूप से बंद प्रकार अक्षीय होल्डिंग क्षमता 222 400 एन | |
| मैक्स। टोक़ | 4650 एनएम (3427 एलबीएफ फीट) | |
| व्यास को पकड़ो | 121 मिमी (4.76 इंच) | |
| मैक्स। स्पिंडल की भारोत्तोलन क्षमता | 150 केएन (33720 एलबीएफ) | |
| मैक्स। खिला पावर | 75 के.एन. (16860 एलबीएफ) | |
| प्राथमिक पम्प पैकेज | एक्सल पिस्टन वैरिएबल विस्थापन ड्रिल हेड रोटेशन, मेन लहरा, मड पम्प एंड लाइन चरखी के ड्राइविंग के लिए ट्रिपलक्स पंप। | निर्माता: DANFOSS 1 पंप: 150.5 पीपी में 28.5 एमपीए 2 पंप: 25 एमपीए 3 पंप में 120 एलपीएम: 25 एमपीए में 102 एलपीएम |
| हाइड्रोलिक टैंक | क्षमता | 420 एल (111 यूएस गैलन) |
| होस्टिंग स्पीड (एकल तार) | 38-70 मि / मिनट (नंगे ड्रम) | |
| मुख्य की क्षमता | उत्थापन बल (एकल तार) | 77 किमी (17310 एलबीएफ) |
| उभाड़ना | स्टील वायर व्यास | 18 मिमी (0.71 इंच) |
| स्टील वायर की लंबाई | 50 मीटर (164 फीट) | |
| होस्टिंग स्पीड (एकल तार) | 164 मीटर / मिनट (नंगे ड्रम) | |
| तार लाइन की क्षमता | उत्थान फोर्स (एकल तार) | 12 केएन (26 9 8 एलबीएफ) (नंगे ड्रम) |
| उभाड़ना | स्टील वायर व्यास | 6 मिमी (0.24 इंच) |
| स्टील वायर की लंबाई | 1500 मीटर (4920 फीट) | |
| मस्त ऊँचाई | 11 मीटर (36 फीट) | |
| मस्त समायोजन कोण | 0 ° -90 ° | |
| ड्रिलिंग एंगल | 45 ° -90 ° | |
| मस्तूल | भोजन स्ट्रोक | 3800 मिमी (150 इंच) |
| स्लीपेज स्ट्रोक | 1500 मिमी (59 इंच) | |
| फ़ीड खींचो | 15000 किलो (33075 lb) | |
| फ़ीड थ्रस्ट | 7500 किग्रा (16538 एलबी) | |
| रॉड खींचो | 3 एम या 6 एम (9.84 फीट या 19.68 फीट) | |
| मिट्टी पंप पैर क्लैंप | प्रकार | रेसीप्रोकेटिंग पम्प ट्रिपलक्स सवार |
| आदर्श | BW250 | |
| आघात | 100 मिमी (3. 9 इंच) | |
| आउटपुट वॉल्यूम | 250,145, 90, 52 एल / मिनट (66, 38, 24, 14 यूएस गैलन / मिनट) | |
| स्राव दाब | 2.5, 4.5, 6.0, 6.0 एमपीए (363, 653, 870, 870 साई) | |
| दबाना | 55.5-117.5 मिमी (2.1 9-4.63 इंच) छेद के माध्यम से Ф154 मिमी (6.06 इंच) | |
| अन्य | वजन | 10000 किलोग्राम (22050 पाउंड) |
| कार्य आयाम (एल × डब्ल्यू × एच) | 5652 × 2130 × 10200 मिमी (222.5 × 83.9 × 401.6 इंच) | |
| परिवहन आयाम (एल × डब्ल्यू × एच) | 5970 × 2130 × 2730 मिमी (235 × 83.9 × 107.5 इंच) | |
| परिवहन मार्ग | टायर का प्रकार |
