उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रयोग: | तनाव सामग्री तनाव शक्ति परीक्षक | भार सीमा: | 6KN-600KN |
|---|---|---|---|
| Max. मैक्स। Ram stroke राम का आघात: | 250 मिमी | Max. मैक्स। Tensile space तन्य स्थान: | 800 मिमी (पिस्टन स्ट्रोक सहित) |
| Max. मैक्स। Compression space संपीड़न स्थान: | 700 मिमी (पिस्टन स्ट्रोक सहित) | प्रदर्शन: | कंप्यूटर नियंत्रण और प्रदर्शन |
| क्लैंपिंग मोड: | हाइड्रोलिक | ट्रांसड्यूसर: | भरा कोश |
| विरूपण मापने: | YYU-10/50 | लोड फ्रेम के आयाम: | 990 × 600 × 2435mm |
| नियंत्रक का आयाम: | 1140 × 700 × 930mm | सभी वजन: | 2800kg |
| हाई लाइट: | Hydraulic Compression Testing Machine,Digital Universal Testing Machine |
||

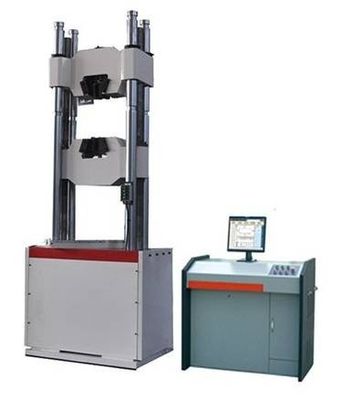

डिजिटल डिस्प्ले हाइड्रोलिक यूनिवर्सल टेस्टिंग मशीन हाई सटीक लोड सेल
HD-B611-S यूनिवर्सल टेस्ट मशीन। पीडीएफ
HD-B616-1 30T हाइड्रोलिक यूनिवर्सल टेस्ट Machine.pdf ...
HD-B616-2 60T हाइड्रोलिक यूनिवर्सल टेस्ट मशीन। पीडीएफ ...
HD-B616-3 100T हाइड्रोलिक यूनिवर्सल टेस्ट मशीन। डीपी ...
HD-B616-4 200T हाइड्रोलिक यूनिवर्सल टेस्ट Machine.pd ...
१.उत्पादन
उच्च सटीक लोड सेल के साथ यूनिवर्सल सामग्री हाइड्रोलिक तनन परीक्षण मशीनइलेक्ट्रो-हाइड्रोलिक डिजिटल डिस्प्ले और मैनुअल हाइड्रोलिक लोडिंग सिस्टम, मुख्य इंजन नियंत्रक को अलग से तय किया गया है।इसमें ऑपरेशन एमेनिटी, स्थिर, उच्च सटीकता और लोडिंग स्थिर काम करने की विशेषताएं हैं।यह धातु, अधातु मिश्रित सामग्री जैसे तन्य, संपीड़न, झुकने, काटने आदि के प्रयोगों को लागू कर सकता है।
2. संरचना
मुख्य इंजन में एक समायोज्य समर्थन (आधार, स्क्रू थ्रेड पोल, जंगम क्रॉसबीम (कम क्लैंप सेट)) और एक कामकाजी फ्रेम (काम करने वाले तेल टैंक, पिस्टन, प्लेटफॉर्म, समर्थन क्रॉसबीम (ऊपरी क्लैंप सेट)) होते हैं।मशीन का तत्व: उच्च दबाव वाले तेल पंप काम करने वाले तेल टैंक में तेल आपूर्ति करते हैं, पिस्टन चलता है और खिंचाव और प्रेस परीक्षण करने के लिए बोर्ड और ऊपरी क्रॉसबीम को दबाते हैं।खिंचाव परीक्षण ऊपरी क्रॉसबीम और जंगम क्रॉसबीम के बीच की जगह में किया जाता है।क्रॉसबीम को स्थानांतरित करने के लिए जीवन मोटर, गियर, चेन ड्राइव एक ही गति से घूमती है।
3. विशेषताएँ
उच्च सटीक लोड सेल के साथ यूनिवर्सल सामग्री हाइड्रोलिक तनन परीक्षण मशीनउच्च परिशुद्धता, हल्के वजन, आसान संचालन, क्लैम्पिंग स्वचालित हाइड्रोलिक दबाव जैसे फायदे हैं, लंबे समय तक जीवन का उपयोग करें और इसी तरह।यह विभिन्न प्रयोगशालाओं में धातु और गैर-धातु सामग्री के लिए तनाव, संपीड़न प्रतिरोध, झुकने आदि जैसे विभिन्न सूचकांक का पता लगाने के लिए लागू है।
मुख्य विनिर्देशों
|
नमूना: |
HD-B616 |
|
मैक्स।टेस्ट लोड: |
60T |
|
लोड के संकेत मूल्य की सापेक्ष त्रुटि: |
± 1% |
|
मैक्स।राम स्ट्रोक: |
250 मिमी |
|
मैक्स।तन्य स्थान: |
800 मिमी (पिस्टन स्ट्रोक सहित) |
|
मैक्स।संपीड़न स्थान: |
700 मिमी (पिस्टन स्ट्रोक सहित) |
|
प्रदर्शित करें: |

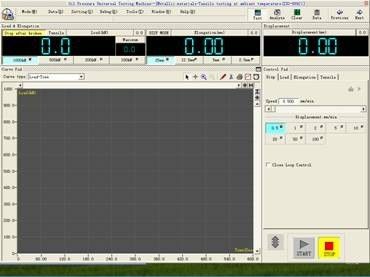

कंप्यूटर नियंत्रण और प्रदर्शन |
|
दौर नमूना के लिए तन्यता पकड़: |
φ6-φ26mm |
|
फ्लैट नमूना के लिए तन्यता पकड़ती है: |
0-15mm |
|
दो कॉलम के लिए दूरी: |
500 मिमी |
|
ऊपरी और निचले पलटन का आकार: |
200x200mm |
|
झुकने की अवधि: |
450mm |
|
झुकने वाले रोलर की चौड़ाई: |
140 मिमी |
|
दीया।झुकने के रोलर: |
30mm |
|
क्लैंपिंग मोड: |
हाइड्रोलिक |
|
ट्रांसड्यूसर: |
भरा कोश |
|
विरूपण मापने: |
YYU-10/50 |
|
लोड फ्रेम के आयाम: |
990 × 600 × 2435mm |
|
नियंत्रक का आयाम: |
1140 × 700 × 930mm |
|
सभी वजन: |
2800kg |
मुख्य मानक सामान
|
संपीड़न के लिए ऊपरी और निचले पठार (200x200 मिमी) |
एक सेट |
|
एक्सटेन्सोमीटर |
एक सेट |
|
तन्यता के लिए गोल नमूना ग्रिप (im6-mm26mm) |
एक सेट |
|
तन्यता के लिए सपाट नमूना पकड़ (0-15 मिमी) |
एक सेट |
|
सामान झुकना |
एक सेट |
|
उच्च सटीक लोड सेल |
एक सेट |
|
उच्च परिशुद्धता फोटोइलेक्ट्रिक एनकोडर विस्थापन को मापने |
एक सेट |
|
उच्च दबाव पंप |
एक सेट |
|
आनुपातिक वाल्व |
एक सेट |
|
इलेक्ट्रो-हाइड्रोलिक सर्वो वाल्व |
एक सेट |
|
बाल काटना सामान (वैकल्पिक सामान) |
एक सेट |
1. यह पाचक प्रकार है
2. यह हाइड्रोलिक है
3. यह तन्यता, संपीड़न, झुकने, और इतने पर का परीक्षण कर सकता है
१.उत्पादन
मॉडल WES-300B हाइड्रोलिक यूनिवर्सल टेस्टिंग मशीन UTM को इलेक्ट्रो-हाइड्रोलिक डिजिटल डिस्प्ले और मैनुअल हाइड्रोलिक लोडिंग सिस्टम, मुख्य इंजन नियंत्रक से अलग से तय किया गया है।इसमें ऑपरेशन एमेनिटी, स्थिर, उच्च सटीकता और लोडिंग स्थिर काम करने की विशेषताएं हैं।यह धातु, अधातु मिश्रित सामग्री जैसे तन्य, संपीड़न, झुकने, काटने आदि के प्रयोगों को लागू कर सकता है।
2. संरचना
मुख्य इंजन में एक समायोज्य समर्थन (आधार, स्क्रू थ्रेड पोल, जंगम क्रॉसबीम (कम क्लैंप सेट)) और एक कामकाजी फ्रेम (काम करने वाले तेल टैंक, पिस्टन, प्लेटफॉर्म, समर्थन क्रॉसबीम (ऊपरी क्लैंप सेट)) होते हैं।मशीन का तत्व: उच्च दबाव वाले तेल पंप काम करने वाले तेल टैंक में तेल आपूर्ति करते हैं, पिस्टन चलता है और खिंचाव और प्रेस परीक्षण करने के लिए बोर्ड और ऊपरी क्रॉसबीम को दबाते हैं।खिंचाव परीक्षण ऊपरी क्रॉसबीम और जंगम क्रॉसबीम के बीच की जगह में किया जाता है।क्रॉसबीम को स्थानांतरित करने के लिए जीवन मोटर, गियर, चेन ड्राइव एक ही गति से घूमती है।
3. विशेषताएँ
कंप्यूटर नियंत्रण और प्रदर्शन हाइड्रोलिक धातु तनन परीक्षण मशीन में उच्च परिशुद्धता, हल्के वजन, आसान संचालन, क्लैम्पिंग स्वचालित हाइड्रोलिक दबाव जैसे फायदे हैं, लंबे समय तक जीवन का उपयोग करें और इतने पर।यह विभिन्न प्रयोगशालाओं में धातु और गैर-धातु सामग्री के लिए तनाव, संपीड़न प्रतिरोध, झुकने आदि जैसे विभिन्न सूचकांक का पता लगाने के लिए लागू है।
