उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| हाई लाइट: | प्रवाह नियंत्रण पंप,उच्च दबाव हाइड्रोलिक पंप |
||
|---|---|---|---|

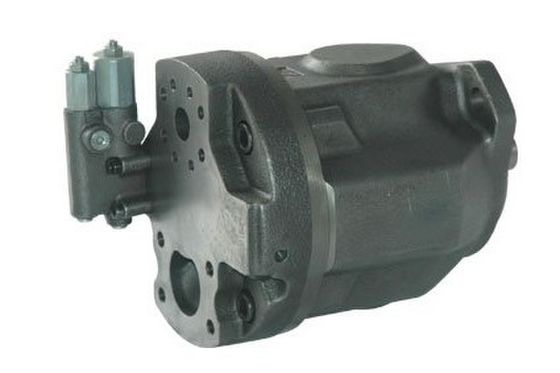

A10VSO18 धागा वेरिएबल विस्थापन शिपल के लिए अक्षीय उच्च दबाव हाइड्रोलिक पम्प
जल्दी से विवरण
वैरिएबल विस्थापन अक्षीय हाइड्रोलिक पंप
विस्थापन 18 सीसी / 28 सीसी / 45 सीसी है
दबाव और प्रवाह नियंत्रण
पेबूनियन सील
एसएई 2 छेद यूनसी ईकाई धागा
मशीन उपकरण, खेती के लिए
विशेष विवरण:
विशेष विवरण: |
|
|
| 16/18 | 28 | 45 | 71 | 100 | 140 |
विस्थापन |
| वी जी अधिकतम | सेमी 3 | 18 | 28 | 45 | 71 | 100 | 140 |
अधिकतम चाल |
| n अधिकतम | आरपीएम | 3300 | 3000 | 2600 | 2200 | 2000 | 1800 |
मैक्स। बहे | एन में अधिकतम | q v | एल / मिनट | 59.4 | 84 | 117 | 156 | 200 | 252 |
1500 आर / मिनट में | 27 | 42 | 68 | 107 | 150 | 210 | |||
मैक्स। शक्ति (Δp = 280bar)
| एन में अधिकतम | पी मैक्स | kw | 27.7 | 39 | 55 | 73 | 93 | 118 |
1500 आर / मिनट में | 12.6 | 20 | 32 | 50 | 70 | 98 | |||
मैक्स। टोक़ (एपी = 280bar)
| वी जी अधिकतम में | Tmax | एनएम | 80.1 | 125 | 200 | 316 | 445 | 623 |
वजन |
| मीटर | किलोग्राम | 12 | 15 | 21 | 33 | 45 | 60 |
अक्षीय पिस्टन पंप, विस्थापन 18cc / 28cc / 45cc / 71cc / 100cc / 140cc है
दबाव और प्रवाह नियंत्रण
दक्षिणावर्त घुमाव
पेबूनियन जवानों
Splined शाफ्ट
एसएई 2 छेद यूनसी ईकाई धागा

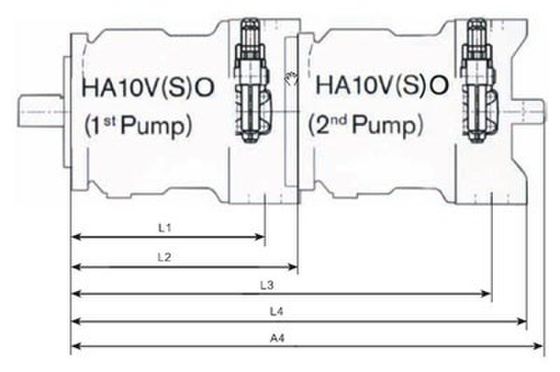

थर-ड्राइव रियर कवर, एक और पंप को जोड़ सकता है
अनुप्रयोगों:
हाइड्रॉलिक सिस्टम। जहाज हाइड्रोलिक प्रणाली
खुदाई, मशीन उपकरण, खेती, घोल कीचड़, ऑयलफील्ड ड्रिलिंग रिग
फायदा:
अच्छी गुणवत्ता, प्रतिस्पर्धी मूल्य और त्वरित डिलीवरी
कम शोर, स्मॉलवॉल्यूम
A10VSO28, A10VSO45, A10VSO71, A10VSO100, A10VSO140

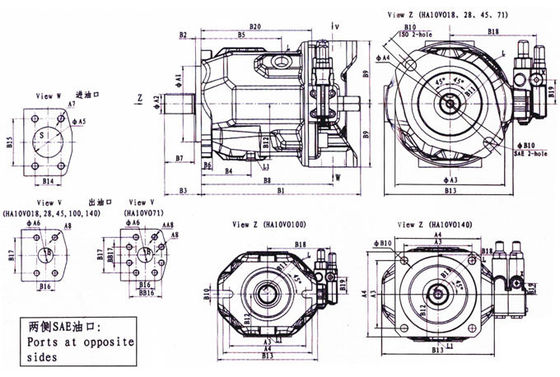

विस्थापन | बढ़ते निकला हुआ किनारा ए (बी) आईएसओ (4) -होल | बढ़ते निकला हुआ किनारा सी (डी) एसएई 2 (4) -होल | ए 4 | A5 | ए 6 | ||||||||
ए 1 | ए 3 | बी 2 | B10 | एल (एल 1) | ए 1 | ए 3 | बी 2 | B10 | एल (एल 1) | ||||
18 | 80h8 | 109 | 7 | 1 1 | M16 × 1.5 | 82.55h8 | 106.4 | 6.3 | 1 1 | 9 / 16-18UNF | 134 | 25 | 20 |
28 | 100h8 | 140 | 9 | 14 | M18 × 1.5 | 101.6h8 | 146 | 9.5 | φ14 | 3 / 4-16 यूएनएफ | 174 | 32 | 20 |
45 | 100h8 | 140 | 9 | 14 | M22 × 1.5 | 101.6h8 | 146 | 9.5 | φ14 | 7 / 8-14 यूएनएफ | 174 | 40 | 25 |
71 | 125h8 | 180 | 9 | 18 | M22 × 1.5 | 127h8 | 181 | 12.7 | φ18 | 7 / 8-14 यूएनएफ | 210 | 50 | 25 |
100 | 125h8 | 180 | 9 | 17.5 | M27 × 2 | 127h8 | 181 | 12.7 | 17.5 | 11 / 16-12 यूएनएफ | 210 | 60 | 32 |
140 | 180h8 | 158.4 × 158.4 | 9 | φ18 | M27 × 2 | 152.4h8 | 161.6 × 161.6 | 12.7 | φ20 | 11 / 16-12 यूएनएफ | 200 × 200 | 63 | 32 |
तेल पोट प्रकार आयाम
विस्थापन | ठोकर के किनारों पर बंदरगाह | रियर में बंदरगाह | (यूएनसी) | |||||||||||
बी 1 | B8 | B9 | B18 | B19 | B20 | बी 1 | B8 | B9 | B18 | B19 | B20 | ए 7 | ए 8 | |
18 | 195 | 145 | 63 | 109 | 40 | 130 | M10 (3 / 8-16UNC) | M10 (3 / 8-16UNC) | ||||||
28 | 206 | 164 | 80 | 119 | 40 | 140 | 225 | 170 | 45 | 73 | 43 | 209 | M10 (7 / 16-14UNC) | M10 (3 / 8-16UNC) |
45 | 224 | 184 | 90 | 129 | 40 | 155 | 244 | 189 | 50 | 81.5 | 40 | 228 | M12 (1 / 2-13UNC) | M10 (3 / 8-16UNC) |
71 | 259 | 217 | 104 | 143 | 40 | 183 | 278 | 223 | 58 | 91.5 | 40 | 262 | M12 (1 / 2-13UNC) | M10 (3 / 8-16UNC) |
100 | 329 | 275 | 100 | 148 | 40 | 250 | 344 | 288 | 55 | 99 | 40 | 327 | M12 (1 / 2-13UNC) | M14 (1 / 2-13UNC) |
140 | 337.5 | 275 | 110 | 183 | 27 | 222 | 379 | 293 | 60 | 140 | 27 | 353 | M12 (1 / 2-13UNC) | M14 (1 / 2-13UNC) |
यूनिवर्सल आकार
सीसी | बी 4 | B5 | बी -6 | B11 | बी 12 | B13 | B14 | B15 | B16 | B17 | एक्स | बी | एस |
18 | 43 | 83 | 11.5 | 67 | 66 | 152 | 26.2 | 52.4 | 22.2 | 47.6 | 7 / 16-20UNF | 3/4 " | 1 " |
28 | 40 | 90 | 13 | 74 | 75 | 164 | 30.2 | 58.7 | 22.2 | 47.6 | 7 / 16-20UNF | 3/4 " | 11/4 " |
45 | 45 | 96 | 13 | 83 | 81 | 184 | 35.7 | 69.9 | 26.2 | 52.4 | 7 / 16-20UNF | 1 " | 11/2 " |
71 | 53 | 115 | 17 | 98 | 92 | 210 | 42.9 | 77.8 | 30.2 | 58.7 | 7 / 16-20UNF | 1 " | 2 " |
100 | 95 | 175 | 20 | 106 | 95 | 236 | 50.8 | 88.9 | 31.8 | 66.7 | 7 / 16-20UNF | 11/4 " | 21/2 " |
140 | 78 | 173 | 21 | 118.5 | 108 | 262 | 50.8 | 88.9 | 31.8 | 66.7 | M14 × 1.5 | 11/4 " | 21/2 " |
