उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| सामग्री: | स्टेनलेस स्टील | रोटर सामग्री: | SS304 |
|---|---|---|---|
| प्रकार: | युग्मन | कनेक्शन: | निकला हुआ किनारा |
| आकृति: | दौर | योजक: | M22 |
| आकार: | 3/8 '' | मध्यम: | तेल |
| अधिकतम स्पीड: | 20RPM | अधिकतम दबाव: | 35Mpa |
| अधिकतम तापमान: | 120 ℃ | ||
| हाई लाइट: | hydraulic rotary joint,hydraulic rotary fittings |
||

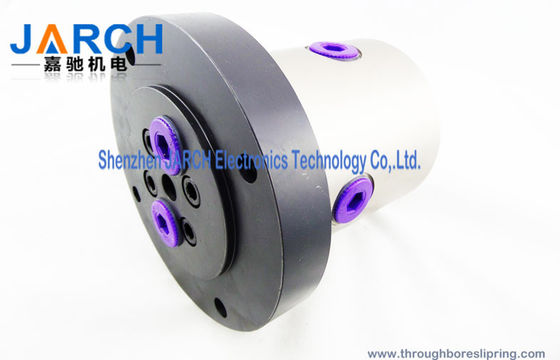

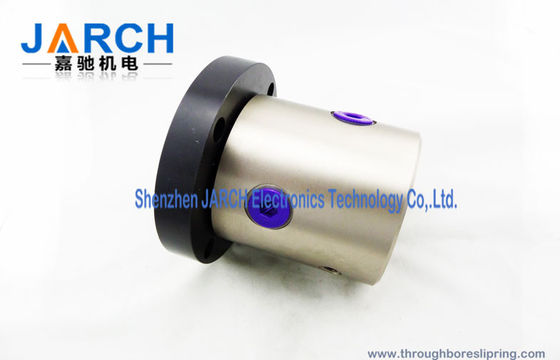

उच्च दबाव अधिकतम 35Mpa हाइड्रोलिक रोटरी यूनियन / कम गति हाइड्रोलिक रोटरी संयुक्त
फ़ीचर:
1. मोम दबाव 35Mpa तक है
2.Max की गति केवल 20RPM है
3.Connection: Flang
4. मोम तापमान केवल 80 ℃ है
5. स्टेनलेस स्टील आवास और रोटर है
जल्दी से विवरण:
| सामग्री: स्टेनलेस स्टील | टेकनीक: | प्रकार: युग्मन |
| उत्पत्ति के प्लेस: शेन्ज़ेन, चीन | मॉडल संख्या: JSR-JT-ML0217 | ब्रांड नाम: JARCH |
| कनेक्शन: निकला हुआ किनारा | आकार: गोल | सिर कोड: दौर |
| आकार: 3/8 '' | एम एडियम: तेल | रोटर सामग्री: ss304 |
| अधिकतम गति: 20 आरपीएम | एम कुल्हाड़ी दबाव: 35 एमपीए | अधिकतम तापमान: 80 ℃ |
पैकेजिंग और वितरण:
| पैकेजिंग विवरण: | मानक निर्यात दफ़्ती पैकेज |
| डिलिवरी का विवरण: | प्रसव के समय: 15 दिनों के बाद भुगतान मिल गया |
विवरण:
एक रोटरी संयुक्त, जिसे एक रोटरी संयुक्त या घूर्णन संयुक्त के रूप में भी जाना जाता है, एक स्थिर आपूर्ति पाइप और एक घूर्णन ड्रम या सिलेंडर के बीच एक यांत्रिक मुहर प्रदान करता है जो घूर्णन रोल में और / या बाहर गर्मी हस्तांतरण मीडिया के प्रवाह की अनुमति देता है। हीट ट्रांसफर मीडिया आमतौर पर रोटरी जोड़ों और घूर्णन जोड़ों के साथ इस्तेमाल किया जाता है , जिसमें भाप , पानी , त्वचीय तेल , शीतलक , वायु हाइड्रोलिक तेल शामिल हैं।
एमएल श्रृंखला रोटरी संयुक्त में दो बड़े सटीक बीयरिंग और डिजाइन के सील के सिद्धांत होते हैं जो चिकनी, सील असर और एक न्यूनतम तक पहनते हैं, सेवा जीवन का विस्तार करते हैं।
JARCH की उच्च गति वाली रोटरी यूनियन उच्च गति पर घूमते हुए बहुत अधिक दबाव देने में सक्षम हैं। उच्च गति वाले रोटरी यूनियनों के निर्माण में प्रयुक्त सामग्री एल्यूमीनियम, कार्बन स्टील और अनुरोध पर, स्टेनलेस स्टील है, जो उत्कृष्ट संक्षारक प्रतिरोध प्रदान करता है। हम अमेरिकी और मीट्रिक दोनों में विभिन्न आकारों की पेशकश करते हैं। हम कस्टम डिजाइन के विशेषज्ञ हैं जो हमारे ग्राहकों को सटीक विशिष्टताओं के साथ प्रदान करता है जिनकी उन्हें आवश्यकता होती है। हमारे जानकार और बिक्री योग्य कर्मचारियों से बात करें और वे प्रोटोटाइप के निर्माण में सहायता करने में प्रसन्न होंगे जो आपकी आवश्यकताओं को पूरा करेंगे।
JARCH की उच्च गति वाली रोटरी यूनियनों के लिए विशिष्ट औद्योगिक उपयोगों में स्टीम ड्रायर, रबर मिल, एक्सट्रूसर, कैलेंडर रोल, एयर क्लच, लैमिनेटर्स, प्रेस रोल, मशीनों का निर्माण, हाइड्रोलिक्स, मशीनिंग केंद्र और संबंधित अनुप्रयोग शामिल हैं।
लाभ:
1. उच्च तापमान, उच्च दबाव प्रतिरोधी घूर्णन पाइप युग्मन
2. उच्च दबाव, उच्च तापमान थर्मिक तेल, भाप के लिए उपयुक्त बीहड़-निर्माण संघ
३ । सील जर्मनी से आयात किया जाता है, जो हमारे रोटरी यूनियन के उत्कृष्ट प्रदर्शन की गारंटी देता है।
4. एकल और बहु-मार्ग के बीच रूपांतरण के लिए वियोज्य बेसप्लेट संरचना का डिज़ाइन सुविधाजनक है
5. ग्रेफाइट पैलेट का उपयोग वसंत के मुआवजे को संतुलित करता है, इसलिए यह वसंत को सहसंबद्ध होने से बचाता है और सेवा जीवन को बढ़ाता है।
6. थर्मल तेल के लिए आदर्श और काफी अधिक दबाव, तापमान के लिए
7. एच osing डक्टाइल कच्चा लोहा और कवर और रोटर क्रोम स्टील से बना है
8. उच्च तापमान प्रतिरोधी वसंत है
आयाम:
| मध्यम | मार्ग | पैसेज का आकार | योजक | मैक्स प्रेस | तापमान | गति |
| तेल | 2 | 17 मिमी | M22 | ३५ मपा | -20 ~ + 80 | 20RPM |
अनुप्रयोग:
• पेपर मशीनरी
• स्टील, नालीदार, कपड़ा,
• डाइंग, रबर, प्लास्टिक, केमिकल, मशीन टूल
स्थापाना निर्देश:
आपका रोटरी सिस्टम रोटरी यूनियन एक सटीक घटक है, जो ठीक से स्थापित होने पर, एक लंबा, रिसाव मुक्त जीवन प्रदान करेगा। कृपया अपना संघ स्थापित करते समय इन सामान्य दिशानिर्देशों का पालन करें:
सम्बन्ध
रोटरी सिस्टम यूनियनों को हमेशा लचीला कनेक्शन का उपयोग करके स्थापित किया जाना चाहिए। बीयरिंगों को नुकसान से बचने के लिए, संघ को ऑपरेशन के दौरान अपना केंद्र खोजने की आवश्यकता है। यह जरूरी है कि या तो शाफ्ट या आवास हार्ड-पाइप नहीं है।
संघ के आवास को एक विस में रखा जाना चाहिए और मशीन को संघ स्थापित करने से पहले लचीला कनेक्शन स्थापित किया जाना चाहिए।
स्थापना से पहले साफ महिला धागे और शाफ्ट का चेहरा। एनपीटी थ्रेड्स पर टेफ्लॉन पाइप टेप या पाइप सीलेंट का उपयोग करें। एक दिशानिर्देश के रूप में, एनपीटी थ्रेड्स को थ्रेड्स को सील करने के लिए 1- 3 मोड़ दिए जाने चाहिए। समानांतर धागे स्थापित करते समय, उपयुक्त गैस्केट या ओ-रिंग का उपयोग किया जाना चाहिए।
उपकरण पर स्थापित होने पर नली में एक मामूली, किंक-फ्री कर्व होना चाहिए। यह आवश्यक है कि आवास या शाफ्ट को किसी भी सनकी और / या मिसलिग्न्मेंट की भरपाई करने के लिए फ्लोट करने की अनुमति दी जाए।
विरोधी रोटेशन
कई उदाहरणों में, लचीली नली कनेक्शन का उपयोग एंटी-रोटेशन के लिए किया जाता है। अन्य अनुप्रयोगों को एंटी-रोटेशन के लिए बाहरी उपकरण की आवश्यकता होती है जैसे कि फिटिंग, पिन, योक या ब्रैकेट के चारों ओर एक कांटा। एंटी-रोटेशन डिवाइस को यूनियन को नुकसान से बचाने के लिए "फ्लोट" करने की आवश्यकता है।
छानने का काम
शाफ्ट या मुहरों को नुकसान से बचाने के लिए, रोटरी सिस्टम को 10 माइक्रोन या उससे कम के निस्पंदन की आवश्यकता होती है। ऐसा करने में विफलता आपकी वारंटी को अमान्य कर सकती है और समय से पहले विफलता का कारण बन सकती है।
स्नेहन
यदि आपके संघ में ग्रीस फिटिंग है, तो प्रति फिटिंग उपयुक्त ग्रीस के दो से अधिक पंपों के साथ संघ को लुब्रिकेट करें।
