उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| Max. अधिकतम. Test load: परीक्षण भार:: | 300kn | लोड रेंज:: | 6KN-300KN |
|---|---|---|---|
| भार के संकेतित मान की सापेक्ष त्रुटि:: | ± 1% | Max. अधिकतम. Ram stroke: राम स्ट्रोक:: | 250 मिमी |
| फ्लैट नमूने के लिए तन्य पकड़:: | 0-15 मिमी | प्रकार: | हाइड्रोलिक यूनिवर्सल तन्यता परीक्षण |
| हाई लाइट: | सार्वभौमिक तनन परीक्षण मशीन,इलेक्ट्रॉनिक यूनिवर्सल परीक्षण मशीन |
||

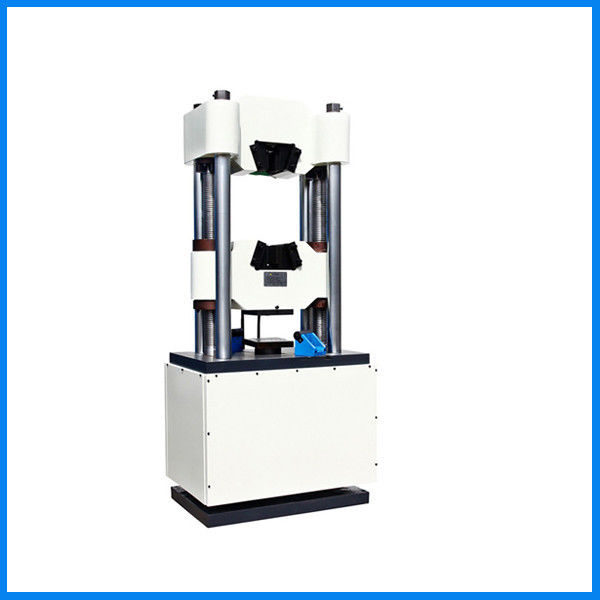

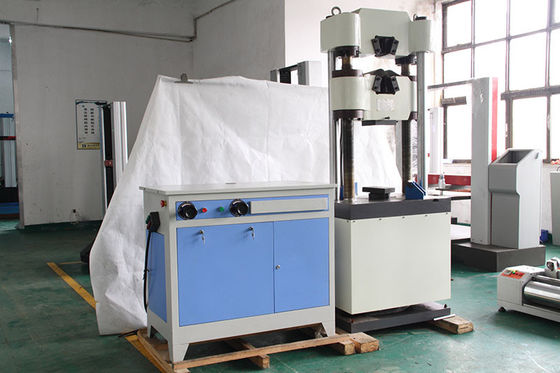

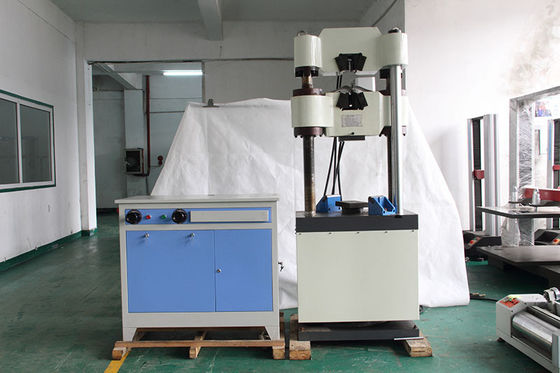

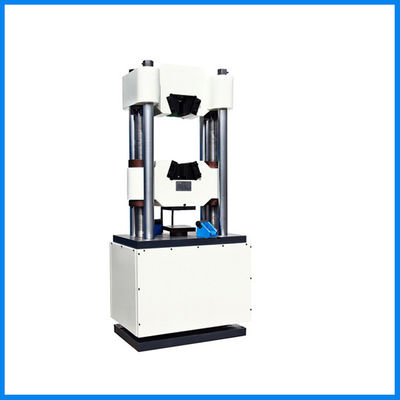

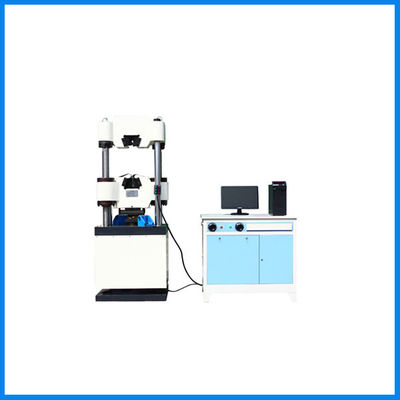

हाइड्रोलिक तन्यता/बेंड/संपीड़न परीक्षण मशीन 1000kn
डाउनलोड फ़ाइल:
तन्यता परीक्षण मशीन मानक साझाकरण.पीडीएफ
अनुप्रयोग:
धातु:
अनुप्रयोग उद्योग:
हाइड्रोलिक यूनिवर्सल टेस्टिंग मशीन मुख्य विशिष्टताएँ:
| वस्तु | विवरण |
| अधिकतम.भार | 1000KN |
| लोड रेंज | 20KN-1000KN |
| लोड सटीकता | ±1% |
| बढ़ाव संकल्प | 0.01 एम एम |
| पिस्टन स्ट्रोक | 250 मिमी |
| अधिकतम.पिस्टन स्ट्रोक गति | 50मिमी/मिनट |
| बढ़ाव सटीकता | ±1% |
| अधिकतम.तन्य स्थान | 550 मिमी (पिस्टन स्ट्रोक को छोड़कर) |
| अधिकतम.संपीड़न स्थान | 500 मिमी (पिस्टन स्ट्रोक को छोड़कर) |
| प्रदर्शन प्रणाली | पीसी |
| क्लैम्पिंग मोड | हाइड्रोलिक |
| ऑपरेशन मोड | नियमावली |
| फ्लैट नमूना मोटाई | 0-15 मिमी |
| क्लैंपिंग चौड़ाई | 125 मिमी |
| गोल नमूना व्यास | Φ13-φ60 मिमी |
| संपीड़न प्लेट का आकार | 204*204मिमी |
| फ़्रेम आयाम लोड करें | 990 x 750 x 2200 मिमी |
| तेल स्रोत आयाम | 1200 x 550 x 1100 मिमी |
हाइड्रोलिक यूनिवर्सल टेस्टिंग मशीन मुख्य मानक सहायक उपकरण:
|
संपीड़न के लिए ऊपरी और निचला प्लेटन (200x200 मिमी) |
1 सेट |
|
एक्सटेन्सोमीटर |
1 सेट |
|
तन्यता के लिए गोल नमूना पकड़ (φ6-φ26 मिमी) |
1 सेट |
|
तन्यता के लिए फ्लैट नमूना पकड़ (0-15 मिमी) |
1 सेट |
|
झुकने वाले सामान |
1 सेट |
|
उच्च सटीक लोड सेल |
1 सेट |
|
विस्थापन को मापने वाला उच्च परिशुद्धता फोटोइलेक्ट्रिक एनकोडर |
1 सेट |
|
उच्च दबाव पंप |
1 सेट |
|
आनुपातिक वाल्व |
1 सेट |
|
इलेक्ट्रो-हाइड्रोलिक सर्वो वाल्व |
1 सेट |
|
कतरनी सहायक उपकरण (वैकल्पिक सहायक उपकरण) |
1 सेट |
हाइड्रोलिक दबाव के सिद्धांत का चित्र:
हाइड्रोलिक दबाव के सिद्धांत की विशेषता
● आयातित उच्च दबाव पंप, कम शोर, स्थिर दबाव को अपनाएं
● डायनामिकल सिस्टम और कंसोल इंटीग्रेशन डिज़ाइन, संचालित करने में आसान, परीक्षण स्थान बचाएं
● स्प्रे उपचार द्वारा सतह, सुंदर उपस्थिति
मुख्य मानक सहायक उपकरण:
| संपीड़न के लिए ऊपरी और निचला प्लेटन | 200x200 मिमी |
| एक्सटेन्सोमीटर | एक सेट |
| तन्यता के लिए गोल नमूना पकड़ | φ6-φ26mm एक सेट |
| तन्यता के लिए फ्लैट नमूना पकड़ | 0-15 मिमी एक सेट |
| झुकने वाले सामान | एक सेट |
| उच्च सटीक लोड सेल | एक सेट |
|
उच्च परिशुद्धता फोटोइलेक्ट्रिक एनकोडर विस्थापन मापना |
एक सेट |
| उच्च दबाव पंप | एक सेट |
| आनुपातिक वाल्व | एक सेट |
| इलेक्ट्रो-हाइड्रोलिक सर्वो वाल्व | एक सेट |
|
वैकल्पिक सहायक उपकरण बाल काटने का सामान |
एक सेट |
संक्षिप्त परिचय STC300 नियंत्रण प्रणाली:
STC300 ऑल-डिजिटल क्लोज्ड-लूप नियंत्रण प्रणाली में कई उन्नत सुविधाएँ और तकनीकी नवाचार हैं, जो मुख्य रूप से इसमें परिलक्षित होते हैं:
●परीक्षण बल, नमूना विरूपण, पिस्टन विस्थापन और परीक्षण प्रक्रिया, चार बंद-लूप नियंत्रण प्राप्त करने के लिए;
● डेटा अधिग्रहण प्रणाली 4-तरफा उच्च परिशुद्धता 24-बिट ए / डी कनवर्टर चैनलों से बनी है।1/300000 तक का अधिकतम रिज़ॉल्यूशन, अनुभाग की परवाह किए बिना पूर्ण;
● BB, AD, Xilinx और अन्य मूल ब्रांड-नाम एकीकृत डिवाइस, पूर्ण-डिजिटल डिज़ाइन का उपयोग करें；
● पीसीआई मानक, कंप्यूटर और स्वचालित पहचान की स्थापना को पूरा करें;
● आसान रखरखाव और प्रतिस्थापन के लिए विनिमेयता सुनिश्चित करने के लिए पोटेंशियोमीटर जैसे एनालॉग घटकों के बिना इलेक्ट्रॉनिक माप प्रणाली।
मैक्सटेस्ट सॉफ्टवेयर का संक्षिप्त परिचय:
मैक्सटेस्ट सॉफ्टवेयर GB228-87, GB228-2002 और 30 से अधिक राष्ट्रीय मानकों के अन्य प्रासंगिक प्रावधानों के अनुरूप है
● कंप्यूटर सॉफ्टवेयर सिस्टम अत्यधिक एकीकृत, स्थिर प्रदर्शन, समायोजित करने में आसान इत्यादि है।वास्तविक समय में प्रयोगात्मक डेटा एकत्र किया जा सकता है, वास्तविक समय गतिशील प्रदर्शन विशेषता वक्रों का प्रयोगात्मक अहसास, परीक्षण डेटा फ़ाइलों का उपयोग एक्सेस डेटाबेस या SQLserve तरीके से किया जा सकता है ताकि ग्राहक और नेटवर्क प्रबंधन को प्राप्त करने के लिए संसाधनों को साझा करने की सुविधा के लिए बड़े डेटाबेस को बचाया जा सके। , और उपयोगकर्ता का पुनः विश्लेषण।विभिन्न उपयोगकर्ता-परिभाषित रिपोर्ट Word2000 के लिए, सॉफ़्टवेयर विभिन्न उपयोगकर्ताओं या एक ही उपयोगकर्ता को परीक्षण रिपोर्ट के अलग-अलग समय पर अलग-अलग ज़रूरतों की समस्याओं को हल करने के लिए आसानी से एक्सेस कर सकता है।सॉफ्टवेयर परीक्षण बल, विस्थापन, समय, कच्चे डेटा और परिणामी व्युत्पन्न वक्र को संभाल सकता है।
● सुरक्षा फ़ंक्शन: इस मशीन में दो प्रकार के सॉफ़्टवेयर और यांत्रिक सीमा संरक्षण हैं, अधिकतम लोड से अधिक होने पर गतिशील सेटिंग के अनुपात को स्वचालित रूप से बंद किया जा सकता है;ओवर-करंट, ओवर वोल्टेज, ओवरलोड और अन्य सुरक्षा कार्यों के साथ।
● लोड के लिए चैनलों को स्वचालित रूप से लेबल किया जा सकता है और सहज रूप से आसान बनाया जा सकता है।
● बैच परीक्षण विभिन्न स्तरों पर वक्र प्राप्त कर सकता है।
● सॉफ़्टवेयर उपयोगकर्ता को कंप्यूटर की गति को समायोजित करने के लिए गति सेटिंग्स को अनुकूलित करने में सक्षम बनाता है।किसी भी समय अनुभाग और कोडिंग की गति को समायोजित करके गति का उच्च परिशुद्धता अंशांकन भी प्राप्त कर सकते हैं।
● परीक्षण प्रक्रिया की निगरानी: प्रयोग के दौरान परीक्षण बल, विस्थापन, वक्र और अन्य मापदंडों को वास्तविक समय में प्रदर्शित किया जा सकता है।
● सॉफ़्टवेयर अधिकार प्रबंधन सुविधाओं का वर्गीकरण: सॉफ़्टवेयर और डेटा सुरक्षा में सुधार करने के लिए, सॉफ़्टवेयर डेटा की सुरक्षा के लिए अलग-अलग पासवर्ड सेट कर सकता है।
● परिणाम सुविधाओं को पुन: पेश करते हैं: भविष्य में किसी भी समय परीक्षण डेटा को खोलने और पुन: विश्लेषण करने के लिए उपयोगकर्ता की जरूरतों के अनुसार, परीक्षण ऑपरेशन का सह-अस्तित्व पूरा हो जाता है।
● उपयोगकर्ता अपने अनुसार परीक्षण और डेटा प्रदर्शन, भंडारण, विश्लेषण और मुद्रण करने के लिए लोड ~ समय, लोड ~ विस्थापन, विस्थापन ~ समय वक्र चुन सकता है।
● वक्र बिंदु दर बिंदु ट्रैवर्सल फ़ंक्शन: विभिन्न मापदंडों को प्राप्त करने के लिए माउस द्वारा प्रत्येक बिंदु के मान के बल और विरूपण वक्र पर क्लिक करें।
● तुलना फ़ंक्शन: आप एक साथ प्रयोगात्मक वक्रों की संख्या का निरीक्षण कर सकते हैं, विश्लेषण किए जाने वाले नमूने की विशेषताओं को प्राप्त करने के लिए कई वक्रों को सुपरइम्पोज़ किया जा सकता है, स्थानीय प्रवर्धन किया जा सकता है।
● पावर इंटरफ़ेस: विभिन्न प्रकार के सेंसर के साथ उपयोगकर्ता की ज़रूरतों के अनुसार फोर्स-चैनल इंटरफ़ेस और परीक्षण सॉफ़्टवेयर, और इसे कैलिब्रेट किया जा सकता है, मापदंडों को संशोधित किया जा सकता है और सामान्य परीक्षण किया जा सकता है।
● डेटा नमूना आवृत्ति: आप उच्च गति नमूना आवृत्ति की उपयोगकर्ता परीक्षण आवश्यकताओं के अनुसार चुन सकते हैं।
सॉफ़्टवेयर का चित्र:
