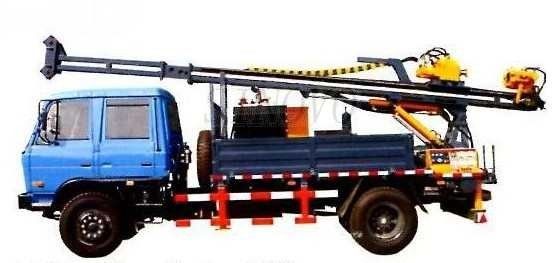

एसडीसी -2 ए मोबाइल ड्रिल
एसडीसी 2 ए मोबाइल ड्रिल ईक्यू 1141 एनबीजे डीजल ट्रक के क्लासिक पर एक तरह का पूर्ण हाइड्रोलिक ड्राइविंग ड्रिलिंग उपकरण स्थापित है।
1. आवेदन सीमा
यह मुख्य रूप से हीरा बिट ड्रिलिंग और ठोस बिस्तर के कार्बाइड बिट ड्रिलिंग के लिए उपयोग किया जाता है। यह ड्रिलिंग और बेस या ढेर छेद ड्रिलिंग और छोटे पानी की अच्छी ड्रिलिंग की खोज में भी उपयोग किया जा सकता है।
2. मुख्य विशेषताएं
(1) रोटेशन यूनिट (हाइड्रोलिक ड्राइव हेड) ने अंतरराष्ट्रीय उन्नत तकनीक को अपनाया। यह दोहरी हाइड्रोलिक मोटर द्वारा ड्राइव किया गया था और यांत्रिक शैली द्वारा गति बदल दी गई थी।
(2) रोटेशन यूनिट में अधिक कठोरता स्पिंडल, ट्रांसमिशन सटीक रूप से और गहरी ड्रिलिंग में लगातार अधिक फायदे चल रहा है।
(3) भोजन और भारोत्तोलन प्रणाली श्रृंखला को चलाने वाले एकल हाइड्रोलिक सिलेंडर का उपयोग करती है। इसमें लंबी दूरी के पात्र हैं। लंबी रॉक कोर ड्रिलिंग प्रक्रिया के लिए यह आसान है।
(4) रिग की उच्च भारोत्तोलन गति है, यह सहायक समय को कम कर सकती है और रिग की दक्षता में सुधार कर सकती है।
(5) मास्ट में वी शैली कक्षा शीर्ष हाइड्रोलिक सिर और मस्तूल के बीच पर्याप्त कठोरता सुनिश्चित कर सकती है और उच्च रोटेशन गति पर स्थिरता दे सकती है।
(6) हाइड्रोलिक ड्राइविंग हेड ड्रिलिंग होल को दूर कर सकता है।
(7) रिग में क्लैंप मशीन सिस्टम और अनसुलझा मशीन सिस्टम है, इसलिए यह रॉक कोर ड्रिलिंग के लिए सुविधाजनक लाता है।
(8) हाइड्रोलिक प्रणाली ने फ्रांस तकनीक को अपनाया; हाइड्रोलिक प्रणाली में उच्च विश्वसनीयता है।
(9) मिट्टी पंप हाइड्रोलिक वाल्व द्वारा नियंत्रित करता है। सभी प्रकार के हैंडल नियंत्रण सेट पर ध्यान केंद्रित करते हैं, इसलिए ड्रिलिंग छेद के नीचे घटना को हल करना सुविधाजनक है।
3. तकनीकी विनिर्देश
(1) मॉडल कार लोडिंग हाइड्रोलिक ड्राइविंग रोटेशन हेड रिग
(2) बुनियादी मानकों
(ए) इंजीनियरिंग भूविज्ञान जांच और पानी अच्छी तरह से ड्रिलिंग ड्रिलिंग क्षमता
होल φ300mm 200 मीटर
होल φ21 9 मिमी 300 मीटर
होल φ130 मिमी 400 मीटर
रोब प्रकार φ50, φ60, φ73 मिमी
(बी) वायरलाइन hoists के साथ हीरा बिट ड्रिलिंग के लिए इस्तेमाल किया
रोब व्यास गहरी ड्रिलिंग
Φ56 (बीक्यू) 1000 मीटर
Φ71 (एनक्यू) 600 मीटर
Φ89 (मुख्यालय) 300 मीटर
ड्रिलिंग कोण 60 डिग्री ~ 90 डिग्री
कुल मिलाकर आयाम (एल * डब्ल्यू * एच)
आंदोलन 8880 * 2464 * 3680 मिमी
8200 * 2464 * 9000 मिमी काम करना
कुल वजन 12400 किलो
(3) रोटेशन यूनिट (6k-490 हाइड्रोलिक मोटर चुनें)
घूर्णन गति (आरपीएम) अधिकतम टोक़ (एनएम)
44 (61) 7800
87 3714
142 (1 9 83) 2400
284 1150
(4) हाइड्रोलिक ड्राइविंग हेड फीडिंग दूरी 4200 मिमी
(5) हाइड्रोलिक ड्राइविंग हेड फीडिंग सिस्टम
श्रृंखला को चलाने वाले एकल हाइड्रोलिक सिलेंडर टाइप करें
भारोत्तोलन बल 78 केएन
फ़ीडिंग बल 38 केएन
भारोत्तोलन गति 0-4 मीटर / मिनट
तेजी से उठाने की गति 45 मीटर / मिनट
0-6 मीटर / मिनट की गति की गति
रैपिड फीडिंग स्पीड 64 एम / मिनट
(6) मास्ट विस्थापन प्रणाली
दूरी 1000 मिमी
भारोत्तोलन बल 100 केएन
70 किलो वजन खिला रहा है
(7) क्लैंप मशीन सिस्टम
रंग 50-200 मिमी
फोर्स 120 केएन
(8) unscrews मशीन सिस्टम
टोक़ 8000 एनएम
(9) मुख्य विनच
एकल रस्सी बल 50 केएन
गति 38 मीटर / मिनट
(10) द्वितीयक चरखी (ग्रहों की उछाल को अपनाना, ऑपरेटिंग को प्रभावित करता है)
सिंगल रस्सी बल 30 केएन
गति 30, 60 मीटर / मिनट
(11) मिट्टी पंप
मॉडल तीन सिलेंडर पिस्टन शैली पंप reciprocating
बीडब्ल्यू-450/5 टाइप करें
वॉल्यूम 450,340,240,172 एल / मिनट
दबाव 2.0 3.0 4.0 5.0 एमपीए
(12) इंजन डीजल इंजन
मॉडल 6 बीटीए 5.9-सी 180
पावर 132 किलोवाट / 2200 आरपीएम
4. वैकल्पिक उपकरण तकनीकी विनिर्देश
(1) रोटेशन यूनिट (ए 2 एफ 160 हाइड्रोलिक मोटर चुनें)
घूर्णन गति (आरपीएम) अधिकतम टोक़ (एनएम)
140 (216) 3200
280 (400) 954
450 (700) 1538
900 500
(2) माध्यमिक चरखी (वायरलाइन hoists प्रदान करता है)
एकल रस्सी बल 10 केएन
गति 205 मीटर / मिनट
(3) मिट्टी पंप
मॉडल तीन सिलेंडर पिस्टन शैली पंप reciprocating
बीडब्ल्यू -50 ए टाइप करें
वॉल्यूम 250 145 90 52 एल / मिनट
दबाव 2.5 4.5 6 एमपीए
