पु-H255A उच्च दबाव फोम स्प्रेयर मशीन
Descrition:
पु-H255A उच्च दबाव फोम स्प्रेयर मशीन
पु-H255 उच्च दबाव फोम स्प्रेयर मशीन फर्नीचर, बिजली के उपकरण (फ्रिज, फ्रीजर और वॉटर हीटर आदि इन्सुलेशन निर्माण सामग्री के क्षेत्र में व्यापक रूप से इस्तेमाल किया जाता है, ऑटोमोबाइल decoration.It उच्च परिशुद्धता इंजेक्शन की विशेषताएं, औसत मिश्रण और के रूप में स्थिर प्रदर्शन किया है उच्च दक्षता अच्छी तरह से।
प्रत्येक घटक के लिए विन्यास और विशिष्टताओं
फोम स्प्रेयर मशीन का एक, घटकों
मद | एन / एम | मात्रा |
1 | टैंक इकाई | 2 |
2 | पैमाइश पंप | 2 |
3 | उच्च कम दबाव चक्र विनिमय प्रणाली | 2 |
4 | चुंबकीय युग्मन (बी कच्चा माल) | 1 |
5 | जालरूप फिल्टर | 2 |
6 | मिश्रण सिर | 1 |
7 | हाइड्रोलिक प्रणाली | 1 |
8 | बिजली के नियंत्रण प्रणाली | 1 |
9 | तापमान नियंत्रण इकाई | 2 |
10 | ट्यूबलर हीटर का आदान-प्रदान | 2 |
11 | पाइपलाइन प्रणाली | 2 |
12 | मुख्य समर्थन फ्रेम | 2 |
2, मुख्य तकनीकी विशिष्टताओं
मद | निशान | तकनीकी विशिष्टताओं |
1 | फोम के प्रकार | कठिन फोम |
2 | उपयुक्त सामग्री गतिशील चिपचिपापन (22 ℃) | polybasic शराब ~ 2500MPas polyisocyanate ~ 1000MPas |
3 | इंजेक्शन दबाव | 10 ~ 20Mpa (समायोज्य) |
4 | इंजेक्शन प्रवाह (मिश्रण अनुपात 1: 1) | 500-2500g / एस |
5 | मिश्रण की गुंजाइश | 1: 5 ~ 5: 1 (समायोज्य) |
6 | इंजेक्शन समय | 0.5 ~ 99.99S (परिशुद्धता ऊपर to0.01S) |
7 | सामग्री तापमान नियंत्रण सहिष्णुता | ± 2 ℃ |
8 | फिर से इंजेक्शन की शुद्धता | ± 1% |
9 | मिश्रण सिर | LX1422-2K, तेल पाइप के 4 पीसी और दो सिलेंडर |
10 | हाइड्रोलिक प्रणाली | प्रवाह 10L / मिनट की दर प्रणाली दबाव 10 ~ 20MPa |
11 | टैंक मात्रा | 250L |
12 | Polyetherpolyols पैमाइश पंप | A2VK 55 |
13 | आइसोसाइनेट पैमाइश पंप | A2VK 55 |
14 | आवश्यकताओं मांगों एयर compressing | सूखी और गैर-तेल पी: 0.7Mpa प्रश्न: 600NL / मिनट |
15 | तापमान नियंत्रण प्रणाली | ताप: 2 × 4kW |
16 | बिजली की आपूर्ति | 5 लाइनों 3ph, 380V |
3, विन्यास और विशिष्टताओं
3.1Tank इकाई
3.1.1
250 एल Polyol टैंक
समारोह: Polyol stor के लिए
· कार्य मात्रा 250L
· अनुमत काम के दबाव 0.3MPa
· अधिकतम लोड हो रहा है दबाव 0.45MPa
(बाहरी थर्मल इन्सुलेशन परत के साथ) · गुहा दीवार thermostatical नियंत्रण
· पुस्तिका रोक वाल्व का एक टुकड़ा output.The blowdown वाल्व के बिंदु पर स्थापित है, टैंक के आधार पर स्थापित किया गया है
· सामग्री खिला प्रणाली और वायवीय गेंद वाल्व के मुंह से 1set और एकल वाल्व का एक टुकड़ा का एक सेट
· कच्चे माल, बिजली 0.75kw की नली मिश्रण मोटर का एक सेट, गति 47RPM घूर्णन
· PT100 प्लैटिनम प्रतिरोध तापमान जांच और नियंत्रक का एक सेट
· जैकेट जल सुरक्षा वाल्व का एक टुकड़ा, मूल्यांकन दबाव 0.3Mpa
· टैंक सुरक्षा वाल्व का एक टुकड़ा, मूल्यांकन दबाव 0.45Mpa सुरक्षा उपयोग करने के लिए गारंटी
· नाइट्रोजन वाल्व का एक टुकड़ा;
· बनाए रखने या रोक जबकि राहत के लिए दबाव प्रयोग किया जाता है जो नाइट्रोजन दबाव राहत वाल्व का एक टुकड़ा
3.1.2 250L polyisocyanate सामग्री टैंक
· काम की मात्रा 250L
· अनुमत काम के दबाव 0.3MPa
· अधिकतम लोड हो रहा है दबाव 0.45MPa
बाहरी तापमान इन्सुलेशन परत और thermostatical नियंत्रण के साथ · गुहा दीवार
2 रोक वाल्व उत्पादन के मुंह पर स्थापित कर रहे हैं
· पुस्तिका रोक वाल्व का एक टुकड़ा output.The blowdown वाल्व के बिंदु पर स्थापित है, टैंक के आधार पर स्थापित किया गया है
· सामग्री खिला प्रणाली और वायवीय गेंद वाल्व के मुंह से 1set और एकल वाल्व का एक टुकड़ा का एक सेट
· कच्चे माल, बिजली 0.75kw की नली मिश्रण मोटर का एक सेट, गति 47RPM घूर्णन
· PT100 प्लैटिनम प्रतिरोध तापमान जांच और नियंत्रक का एक सेट
· जैकेट जल सुरक्षा वाल्व का एक टुकड़ा, मूल्यांकन दबाव 0.3Mpa
· टैंक सुरक्षा वाल्व का एक टुकड़ा, मूल्यांकन दबाव 0.45Mpa सुरक्षा उपयोग करने के लिए गारंटी
· नाइट्रोजन वाल्व का एक टुकड़ा;
· बनाए रखने या रोक जबकि राहत के लिए दबाव प्रयोग किया जाता है जो नाइट्रोजन दबाव राहत वाल्व का एक टुकड़ा
3.2 घटक पैमाइश इकाई
3.2.1 पोलिओल
उच्च परिशुद्धता पैमाइश सलाह का एक सेट मशीन फ्रेम पर स्थापित किया गया है और यह मोटर की 1) एक टुकड़ा, बिजली 22kw, 1460RPM और मोटर संरक्षण वर्ग IP154 से मिलकर बनता है। गैर रिसाव चुंबकीय युग्मन के 2) एक सेट। 3) उच्च दबाव पैमाइश पंप A2VK55
Empty.the नियंत्रण दबाव पूर्व दबाव डेटा सेट डेटा की तुलना में कम है 0.1Mpa.when में सेट किया गया है किया जा रहा करने के लिए पंप को रोकने के लिए प्रयोग किया जाता है, जो पूर्व दबाव नियंत्रण उपकरण का एक सेट, नियंत्रण प्रणाली अलार्म संकेत बाहर भेज देंगे
Compositions.the काम के दबाव के काम के दबाव को नियंत्रित करने के लिए प्रयोग किया जाता है, जो उच्च दबाव नियंत्रण उपकरण का एक सेट से अधिक से अधिक है, उपकरण अलार्म बाहर भेजने के लिए रोकने के लिए और के बारे में जानकारी प्रदर्शित करेगा 6--22Mpa.when दबाव डेटा के भीतर निर्धारित है कम से अधिक है या खत्म हो गया है कि खराबी उच्चतर
25Mpa व्याप्ति में सुरक्षा वाल्व में सेट कर दिया जाता रचना पैमाइश पंप के लिए सीमा सुरक्षा दबाव पैमाइश पंप और सिस्टम की सुरक्षा की गारंटी की रक्षा करने का कार्य किया है
3.2.2 polyisocyanate पैमाइश इकाई
उच्च परिशुद्धता पैमाइश सलाह का एक सेट मशीन फ्रेम पर स्थापित किया गया है और यह मोटर की 1) एक टुकड़ा, बिजली 22kw, 1460RPM और मोटर संरक्षण वर्ग IP154 से मिलकर बनता है। गैर रिसाव चुंबकीय युग्मन के 2) एक सेट। 3) उच्च दबाव पैमाइश पंप A2VK55
Empty.the नियंत्रण दबाव पूर्व दबाव डेटा सेट डेटा की तुलना में कम है 0.1Mpa.when में सेट किया गया है किया जा रहा करने के लिए पंप को रोकने के लिए प्रयोग किया जाता है, जो पूर्व दबाव नियंत्रण उपकरण का एक सेट, नियंत्रण प्रणाली अलार्म संकेत बाहर भेज देंगे
Compositions.the काम के दबाव के काम के दबाव को नियंत्रित करने के लिए प्रयोग किया जाता है, जो उच्च दबाव नियंत्रण उपकरण का एक सेट से अधिक से अधिक है, उपकरण अलार्म बाहर भेजने के लिए रोकने के लिए और के बारे में जानकारी प्रदर्शित करेगा 6--22Mpa.when दबाव डेटा के भीतर निर्धारित है कम से अधिक है या खत्म हो गया है कि खराबी उच्चतर
25Mpa व्याप्ति में सुरक्षा वाल्व में सेट कर दिया जाता रचना पैमाइश पंप के लिए सीमा सुरक्षा दबाव पैमाइश पंप और सिस्टम की सुरक्षा की गारंटी की रक्षा करने का कार्य किया है
3.3High-कम दबाव चक्र विनिमय इकाई
उच्च कम चक्र विनिमय इकाई उच्च और निम्न दबाव के आदान-प्रदान को नियंत्रित करता है और यह कम ऊर्जा चक्र फार्म
3.4 फिल्टर
यह फिल्टर करने के लिए प्रयोग किया जाता है और उस समय पर साफ किया जाना चाहिए
3.5Mixture सिर
यह सुई के आकार का छिड़काव मुंह के साथ स्वच्छ एल आकार मिश्रण सिर के मिश्रण सिद्धांत को गोद ले, वी के आकार व्यवस्था मुंह और उच्च दबाव औसतम मिश्रण गारंटी करने के लिए मारा
मिश्रण सुन सामग्री इंजेक्षन करने के क्रम में फांसी बांह (0--180 डिग्री jigging पर स्थापित है।
आपरेशन बॉक्स इंजेक्शन के लिए उच्च कम स्विच, प्रेस बटन, स्टेशन इंजेक्शन और आपातकालीन बटन बंद का स्विच है।
3.6hydraulic प्रणाली
हाइड्रोलिक नियंत्रण भागों स्थापित करता है जो टैंक का एक टुकड़ा, मात्रा 80L
· हाइड्रोलिक पंप और संचालित मोटर, युग्मन (5.5kw मोटर, 1400RPM)
· हाइड्रोलिक दबाव: 100 ~ 200Bar समायोज्य
· संचायक 6.3L.pre दबाव 80bar
काम करते वक्त हाइड्रोलिक प्रणाली में, अत्यधिक नहीं तेल ठंडा करने के लिए प्रयोग किया जाता है और तापमान की गारंटी करने के लिए कि · तेल कंडेनसर ((≤60 ℃)
· हाइड्रोलिक कई गुना blocks.there बढ़ते दबाव वाल्व, सुरक्षा वाल्व और मैनुअल उतराई वाल्व हैं।
· एक दबाव मीटर का टुकड़ा हाइड्रोलिक प्रणाली पर काम के दबाव दिखा
एकल दिशा वाल्व के साथ लौटने फिल्टर का · एक टुकड़ा
· मिश्रण सिर के बंद / पर नियंत्रण करने के लिए प्रयोग किया जाता है जो चुंबकीय एक्सचेंज वाल्व के लिए विद्युत के 2 टुकड़े
Polyisocyanate के प्रवाह लौटने का परीक्षण इकाई को नियंत्रित करता है जो NG6 solenoid की · एक टुकड़ा
3.7Electrical नियंत्रण प्रणाली
3.7.1 हम इतने पर time.pressure समय और परीक्षण, इंजेक्शन समय निर्धारित कर सकते हैं जो मानव-इंटरैक्टिव आपरेशन अपनाने
3.7.2 हम पूरे झाग स्प्रेयर को नियंत्रित करने और पैमाइश, हाइड्रोलिक्स, तापमान नियंत्रण और कच्चे माल के मिश्रण और मिश्रण सिर इंजेक्शन उच्च कुशल और विश्वसनीय बना सकते हैं जो प्रोग्राम नियंत्रक को अपनाने।
3.7.3 हम आज़ादी पी.वी. और एसवी के डेटा लगातार सामग्री के तापमान को नियंत्रित करने और प्रदर्शित करने के लिए कलात्मक आवश्यकताओं के अनुसार कच्चे माल की टंकी के दो प्रकार के तापमान सेट करने के लिए पीआईडी डिजिटल प्रदर्शन तापमान नियंत्रण अपनाने
सिस्टम पैरामीटर मेनू पर संचालित किया जा सकता है और यह टूटने अलार्म नियंत्रण प्रणाली के मजबूत कार्य किया है 3.7.4
और यह टूटने आपरेशन पैनल के बारे में जानकारी और टूटने automatically.After रोक सकता है व्याप्ति मशीन बाहर हल है मशीन को पुनः आरंभ किया जा सकता है अलार्म की आवाज बाहर भेजने का परीक्षण बिंदु दिखा सकते हैं।
3.7.5 बिजली के नियंत्रण कैबिनेट:
चीन में किए गए · Xinjie नियंत्रक
· यह अलार्म है एक बार यह बंद हो सकता है सुरक्षा प्रणाली के साथ बंद कर दिया है जो कुंडली ट्रिपिंग के साथ कुल बिजली स्विच।
· Contactors और बिजली रिप्ले की सभी प्रकार की
· स्विच और प्रेस बटन के सभी प्रकार
मिश्रण सिर के लिए · नियंत्रण तत्वों
परीक्षण के लिए · नियंत्रण तत्वों
· कम्यूनिकेटिव इंटरफेस नियंत्रण प्रणाली के साथ जुड़े
· सिस्टम सॉफ्टवेयर और नियंत्रक कार्यक्रम
एप्लीकेशन:

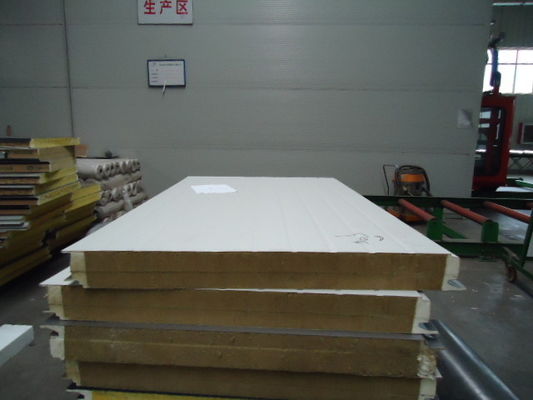

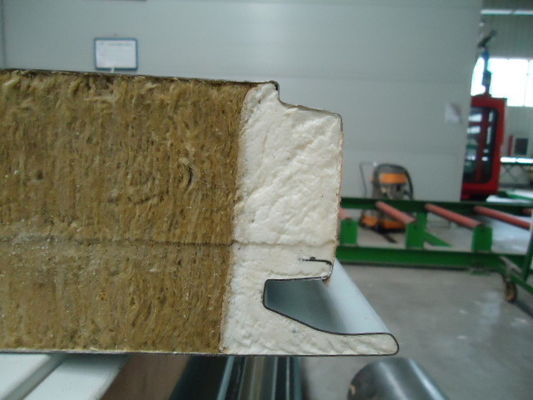

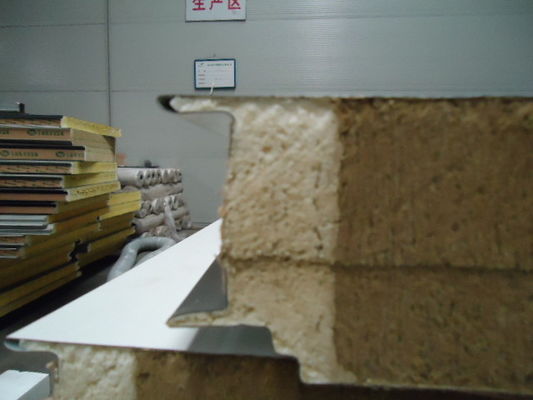

पु पैनलों
विनिर्देशों:
बिजली के भागों की 3.7.6 मुख्य तकनीकी विनिर्देश
मद | एन / एम | विनिर्देशों | ध्यान |
1 | इंजेक्शन कार्यक्रम | 20-50pcs | |
2 | इंजेक्शन समय का समायोजन गुंजाइश | 0.5 ~ 99.99S | मानव-इंटरैक्टिव समायोजन |
3 | कच्चे माल तापमान समायोजन की गुंजाइश | 20 ~ 30 ℃ | तापमान नियंत्रण उपकरण सेटिंग |
4 | हाइड्रोलिक मोटर | 5.5kw | |
5 | पैमाइश पंप मोटर | 2 × 22Kw | |
6 | मिक्सर मोटर बिजली | 2X0.75KW | |
7 | सामग्री पंप मोटर | 2X1.5KW | |
9 | ताप प्रणाली | 4 × 4KW | |
10 | प्रोग्राम नियंत्रक | ||
11 | तापमान नियंत्रण उपकरण | PT100 | |
12 | कुल बिजली | about70KW |
3.8 Temperatur नियंत्रण प्रणाली
तापमान नियंत्रण इकाई यह एकीकरण संरचना बनाने के लिए कच्चे माल के तापमान के 2 प्रकार नियंत्रित करने के लिए प्रयोग किया जाता है
· पानी ठंडा इकाई इकाई ठंडा करने के लिए पानी ठंडा करने के लिए इस्तेमाल किया
· चल पहिया के साथ बंद हुआ इस्पात कवर
· तापमान नियंत्रण उपकरण
· ऑटो-प्रदर्शन और खराबी नियंत्रण
· जल चक्र दबाव मीटर
सर्द चक्र के लिए · दबाव मीटर
· नियंत्रक
· हीटिंग सिस्टम ए / बी सामग्री, 4x4KW गर्मी के लिए है
3.9Tubular हीटर का आदान-प्रदान
जिनमें से अंदर का तापमान नियंत्रण मीडिया (पानी) स्टेनलेस ट्यूबलर हीटर विनिमय के लौटने पाइपलाइन पर स्थापित कर रहे हैं सामग्री तापमान के समायोजन का एहसास करने के क्रम में / ताप इकाई ठंडा करने जैसे अन्य इकाइयों के साथ जुड़ा हुआ है
3.10pipeline प्रणाली
पाइप लाइन की लम्बाई (मुलायम, हार्ड और इतने पर) मिश्रण सिर करने के लिए मशीन फ्रेम से उपयोगकर्ता की मौके पर ही तय हो जाएगा
मशीन का समर्थन कर फ्रेम 3.11Main
आसानी से परिवहन के लिए और बनाए रखने के लिए आदेश में, फ्रेम पैमाइश, हाइड्रोलिक और सामग्री टैंक और लौट प्रवाह परीक्षण इकाई का समर्थन करने के लिए इस्तेमाल मंच में बनाया गया है।
हुक जमीन पर फ्रेम और स्थापना के पैनल पर स्थापित किया गया है
उच्च दबाव फोम स्प्रेयर के लिए आउटसोर्सिंग भागों
मद | एन / एम | जगह की उत्पत्ति | नोट |
1 | पैमाइश पंप A2VK 55 | शंघाई | |
2 | मिश्रण headLXHV1422-2K | रखरखाव 12 महीने | |
3 | दबाव सेंसर | चीन में पहली ब्रांड | |
4 | चुंबकीय युग्मन (बी कच्चा माल) | रखरखाव 12 महीने | |
5 | कंडेनसर | चीन | |
6 | magenetic तरल स्तर गेज | चीन | |
7 | उच्च कम दबाव स्विचिंग वाल्व | ||
8 | पैमाइश पंप मोटर | चीन | |
9 | प्रेस बटन, contactor | श्नाइडर और Omron | |
10 | Pneumatical भागों | ताइवान में किया Airtac, | |
11 | पीएलसी | चीन | |
12 | टच पैनल | चीन |
