उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| आदर्श: | SNR-350B | ड्रिलिंग क्षमता: | 110 मी |
|---|---|---|---|
| छेद व्यास: | 75-110 मिमी | कोण सीमा: | 90 डिग्री -75 डिग्री |
| स्पिंडल स्ट्रोक: | 450 मिमी | रिग वजन: | 500 किग्रा (बिजली इकाई के बिना) |
| हाई लाइट: | geothermal ड्रिलिंग रिसाव,ट्रक माउंटेड ड्रिलिंग रिग |
||

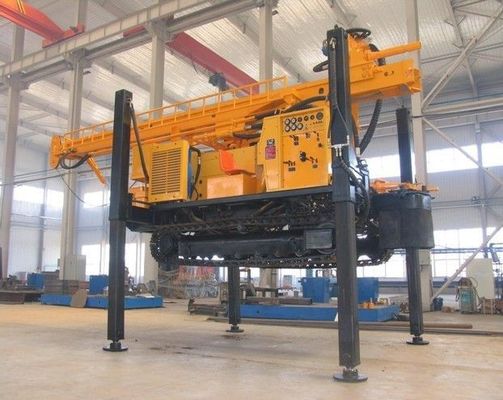

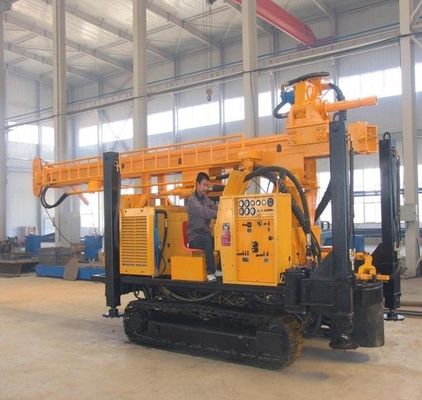

क्रॉलर माउंटेड वॉटर वेल ड्रिलिंग रिग SNR-350B ड्रिलिंग एयर कंप्रेसर या मड पंप के साथ
संरचनात्मक विशेषता:
1. पावर सिस्टम वह डीजल इंजन चालित हाइड्रोलिक सिस्टम है।रनिंग, रोटेटिंग, फीडिंग, लिफ्टिंग, लेगिंग, उत्थापन, अनलोडिंग सभी हाइड्रोलिक इकाइयों द्वारा नियंत्रित होते हैं।रॉक ड्रिलिंग के लिए डीटीएच का उपयोग करना, संचालित और एयर कंप्रेसर द्वारा छुट्टी दे दी गई।
2. काटने या रोलर ड्रिलिंग के दौरान निर्वहन के लिए मिट्टी पंप से लैस वैकल्पिक।
3. वर्किंग डिवाइस फीडिंग मैकेनिज्म, कैरिज (मास्ट), टॉप चालित रोटेटिंग हेड, स्लाइडर, सेंट्रलाइज़र, रॉड अनलोडिंग डिवाइस, विंच सिस्टम आदि से बना है।
4. शीर्ष संचालित घूर्णन मशीन दो प्रकार के टोक़ और समान शक्ति की घूर्णन गति, उच्च टोक़ के साथ कम गति और कम टोक़ के साथ उच्च गति तक पहुंच सकती है, जिसे विभिन्न कार्य परिस्थितियों और छेद व्यास को पूरा करने के लिए हाइड्रोलिक मैनिफोल्ड ब्लॉक द्वारा महसूस किया जाता है।

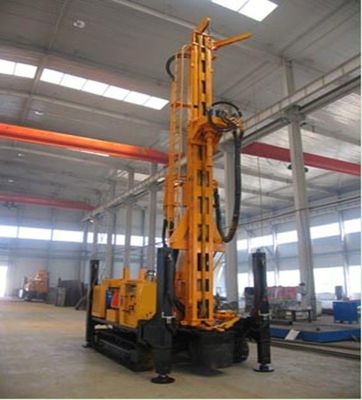

5. SNR50B रिग लंबे पुल स्ट्रोक के साथ उच्च मस्तूल लागू करता है, इस परिणाम के रूप में जो 4.5m ड्रिलिंग रॉड का उपयोग कर सकता है, उसी समय, यह सीधे 6m आवरण का उपयोग करने के लिए बड़ी चरखी से मेल खा सकता है।

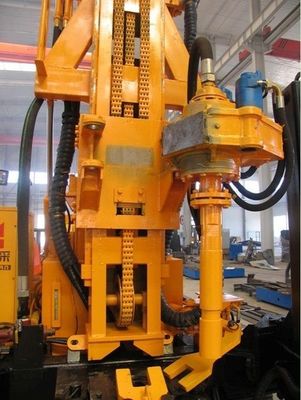

6. रोटरी सिर ड्रिलिंग अक्ष को पलट कर निकाल सकता है, जो कि चरखी द्वारा ड्रिलिंग को आवरण करना है।
7. फीडिंग टाइप सिलेंडर लीफ चेन टाइप है, जो विश्वसनीय और टिकाऊ है।
8. रोलर स्किड टिकाऊ है।
9. एक्सिस प्रेशर, फीडिंग स्पीड और रोटेटिंग स्पीड एडजस्टेबल है।
10. क्रॉलर प्रकार चलने वाली संरचना, आसानी से चलती है।क्रॉलर अंडरकारेज और स्टील ट्रैक शू को अपनाएं।(सड़क चलाने के लिए वैकल्पिक रबर ब्लॉक)।मानक चार लंबे पैरों से सुसज्जित है, यह लंबी दूरी के लिए परिवहन के दौरान क्रेन के बिना आसानी से ट्रक में जा सकता है।
11. काम करने की स्थिति में पूरी मशीन स्थिरता को समायोजित करने के लिए चार हाइड्रोलिक पैर।
12. सहायक चरखी 1 टी के भीतर सामान उठा सकती है, (जैसे ड्रिलिंग उपकरण, स्पेयर पार्ट्स इत्यादि) यह निर्माण और ड्रिलिंग रॉड और टूल्स को अनलोड करने में भी सहायता कर सकती है।इसके अतिरिक्त, यह बड़ी चरखी से भी मेल खा सकता है, भारोत्तोलन बल 4T तक पहुंच सकता है, वायर लाइन 60 मीटर तक पहुंच सकती है, जो ड्रिल को उठाने और आवरण करने में सहायता कर सकती है।
13. काम करने की स्थिति में मशीन के साथ फिक्स्ड स्किड काम करने की स्थिरता को बढ़ाने के लिए है।
14. आपूर्ति ढाल और विशेष केंद्रक छेद खोलने की ऊर्ध्वाधर और सटीकता सुनिश्चित कर सकते हैं।
15. हैमर ड्रिल का उपयोग करते समय, विशेष तेल स्प्रेयर के साथ दबाव प्रणाली डीटीएच को लुब्रिकेट कर सकती है, ताकि डीटीएच के जीवन का उपयोग किया जा सके।
SNR-350B डेटा:
|
विनिर्देश |
यूनिट |
SNR-350B |
|
अधिकतम ड्रिलिंग गहराई |
एम |
380 |
|
छेद व्यास |
मिमी |
130-350 |
|
प्रारंभिक छेद व्यास |
मिमी |
400 |
|
कार्यशील वायु दाब |
एमपीए |
1.05-3.45 |
|
हवा की खपत |
एम3/मिनट |
16-85 |
|
ड्रिलिंग रॉड की लंबाई |
एम |
4.5 |
|
ड्रिलिंग रॉड व्यास |
मिमी |
89/102 |
|
रिवर्स सर्कुलेशन उपकरण |
|
वैकल्पिक |
|
अक्षीय दबाव |
टी |
5 |
|
भारोत्तोलन बल |
टी |
20 |
|
धीमी गति से उठाने की गति |
मी/मिनट |
4.2 |
|
धीमी फीडिंग गति: |
मी/मिनट |
5.2 |
|
तेजी से उठाने की गति |
मी/मिनट |
30 |
|
रैपिड फीडिंग स्पीड |
मी/मिनट |
37 |
|
रोटेशन टॉर्क |
एनएम |
8500/4250 |
|
घूमने की रफ़्तार |
आर / मिनट |
0-90/0-180 |
|
बड़ी सेवा चरखी |
टी |
4 (वैकल्पिक) |
|
छोटी सेवा चरखी |
टी |
1.5 |
|
कीचड़ पंप |
एल / मिनट |
BW600/10 या BW450 |
|
केन्द्रापसारक पम्प |
|
वैकल्पिक |
|
शक्ति |
अश्वशक्ति |
180 |
|
सपोर्ट लेग्स के लिए लॉन्ग स्ट्रोक |
एम |
1.4 |
|
भोजन क्षमता: |
मी/घं |
10-25 |
|
यात्रा की गति: |
किमी/घं |
2.5 |
|
चढ़ाई ढाल |
|
21° |
|
वज़न |
टी |
12.5 |
|
आयाम: |
एम |
8.2x2.1x2.8 |
|
अनुकूल स्थिति |
ढीला बिस्तर और बिस्तर चट्टान |
|
|
ड्रिलिंग प्रकार |
मड ड्रिलिंग सिस्टम या डीटीएच ड्रिलिंग सिस्टम |
|
|
मिलान डीटीएच |
मध्य वायुदाब या उच्च वायुदाब |
|
