उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रकार: | एंकर ड्रिलिंग रिग जेट Groutingg | मॉडल: | 135D |
|---|---|---|---|
| छेद व्यास: | 150 ~ 250 मिमी | होल गहराई: | 140 ~ 100 मीटर |
| रॉड व्यास: | 73/89/102/114 एमएम | होल कोण: | 0 ~ 9 0 डिग्री |
| वजन: | 6000 किलोग्राम | आकार: | 5400X2100x 2000 मिमी |
| हाई लाइट: | हाइड्रोलिक ड्रिल रिग,कोर ड्रिल रिग्स |
||

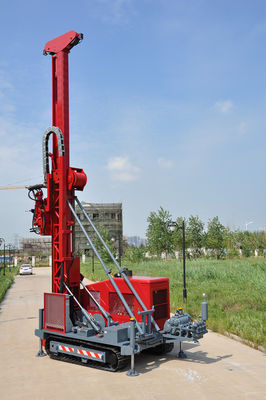

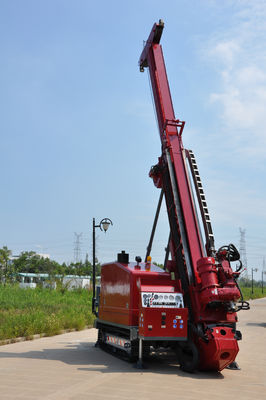

0 ~ 9 0 डिग्री हाइड्रोलिक क्रॉलर दीप फाउंडेशन पिट एंकर ड्रिलिंग रिग
एंकर ड्रिलिंग रिग मुख्य रूप से एंकरिंग, जेट ग्रेटिंग और डिवाटरिंग के लिए एक हिग दक्षता ड्रिलिंग रिग है, यह श्रृंखला ड्रिलिंग रिग सब-हाइड्रोलिक संचालित ड्रिल के अनुसार सबवे, उच्च उदय इमारत, हवाई अड्डे और अन्य गहरी नींव गड्ढे की आवश्यकताओं के साथ संचालित है।
मुख्य विशेषताएं:
1. निम्नलिखित प्रक्रिया निर्माण के लिए उपयुक्त।
1.1 एंकरिंग ड्रिल पाइप ड्रिलिंग, ड्रिलिंग और ड्रिलिंग के लिए उपयुक्त है।
1.2 घुमावदार स्प्रे एकल वजन, डबल, ट्रिपल घुड़सवार स्प्रे, आदि के लिए उपयुक्त हो सकता है, एकल वजन, डबल, ट्रिपल घुड़सवार, स्प्रे और स्प्रे के लिए विभिन्न मॉड्यूल के साथ।
2, टोक़ और घूर्णन गति उचित व्यवस्था को चलाने की वास्तविक आवश्यकता के अनुसार हो सकती है, अग्रिम अनुसूची 3.4 मीटर, 3 मीटर ड्रिल पाइप है, आवरण कंपाउंड ड्रिलिंग हो सकता है, विभिन्न गठन कॉन्फ़िगरेशन के अनुसार टॉर्क गियरेटर के अनुरूप हो सकता है, अनुकूलन में सुधार रिग का

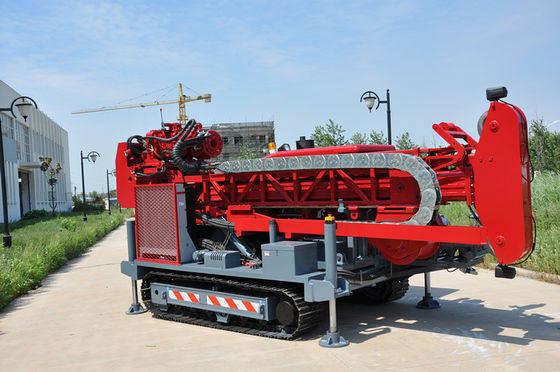

3. क्रॉलर चेसिस, उच्च घूर्णन प्लेटफार्म, बड़े व्यास पैर तेल सिलेंडर, 0.9 मीटर स्लाइड फ्रेम और छिद्र समर्थन उपकरण से लैस, जो ड्रिलिंग रिग शिफ्ट और स्थिति को बेहद सुविधाजनक बनाता है, और ड्रिलिंग स्थिर और भरोसेमंद है।
4. लोडिंग और ड्रिल पाइप को उतारने और श्रम तीव्रता कम दक्षता और उच्च दक्षता को उतारने के लिए क्लैंपिंग शेक के साथ सुसज्जित।
5. संबंधित ड्रिलिंग उपकरण विकसित, जो निर्माण प्रक्रिया को पूरा कर सकते हैं:
5.1 तीन-पंख बिट ड्रिलिंग, स्लरी स्लैग, मिट्टी परत और रेत परत में उच्च गति ड्रिलिंग के लिए उपयुक्त है।
5.2 एयर ड्रिल हथौड़ा ड्रिलिंग, वायु निर्वहन स्लैग। रॉक स्ट्रेट और टूटी परतों के निर्माण के लिए उपयुक्त।
5.3 छेद नीचे हाइड्रोलिक हथौड़ा ड्रिलिंग, मिट्टी निर्वहन। यह भारी पानी की सामग्री के निर्माण के लिए उपयुक्त है जैसे कुचल परत और रेत अंडे परत।
5.4 आवरण ड्रिलिंग।
5.5 ड्रिल पाइप और आवरण कंपाउंड ड्रिलिंग।
आवेदन की गुंजाइश:
फाउंडेशन पिट वर्षा माइक्रो-फिलिंग ढेर, भू-तापीय छेद (अच्छी तरह से) निर्माण, जांच, स्थैतिक संपर्क (5T का स्थिर संपर्क), गतिशील संपर्क इत्यादि।
| आदर्श | 135D | 150D | 200D |
| होल व्यास (मिमी) | Φ150 ~ Φ250 | Φ150 ~ Φ250 | Φ150 ~ Φ250 |
| होल गहराई (एम) | 100-140 | 130-170 | 180-220 |
| रॉड व्यास (मिमी) | Φ73 या Φ89 | Φ73or Φ89 | Φ73or Φ89 |
| ड्रिल कोण (डिग्री) | 0-90 | 0-90 | 0-90 |
| रोटरी गति (आर / मिनट) | 10/20/25/40/50 / 60/70/100/120/140 | 10/20/30/35/40/60 / 65/70/85/130/170 | 40/45/80/85 / 90/170 |
| रोटरी टोक़ (एनएम) | 6800 | 7500 | 10000 |
| स्ट्रोक (मिमी) | 3400 | 3400 | 3400 |
| फ़ीड स्ट्रोक (मिमी) | 65 | 70 | 78 |
| उठाने की गति (एम / मिनट) | 0 ~ 1.4, / 7/18/26 | 0 ~ 5, / 7/23/30 | 0 ~ 1.4 समायोज्य / 16/18 |
| दबाव (केएन) | 33 | 36 | 40 |
| दबाव की गति (एम / मिनट) | 0 ~ 2.8, / 14/36/80 | 0 ~ 10, / 14/46/59 | 0 ~ 2.8 समायोज्य / 32/35 |
| इनपुट पावर (केडब्ल्यू) | 55 + 18.5 + 2.2 | 55 + 18.5 | 55 + 30 + 2.2 |
| वजन (किग्रा) | 6000 | 6000 | 9200 |

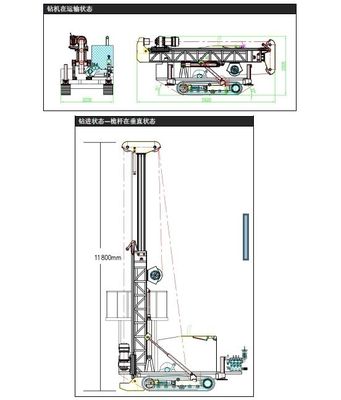

| परिवहन demenssion (एल × डब्ल्यू × एच मिमी) | 5400 × 2100 × 2000 | 5400 × 2100 × 2000 | 6350 × 2100 × 2250 |
